Phù hợp cho: Hikvision DS-1LN6-UU là cáp mạng CAT6 U/UTP 4 đôi, lõi đồng đặc 0,565 mm, vỏ PVC chuẩn CM, cuộn 305 m. Phù hợp đi hạ tầng LAN Gigabit cho văn phòng, nhà xưởng, camera IP và wifi. Mỗi đoạn cáp nên dưới 100 m, đi trong ống hoặc máng khi kéo ngoài trời.

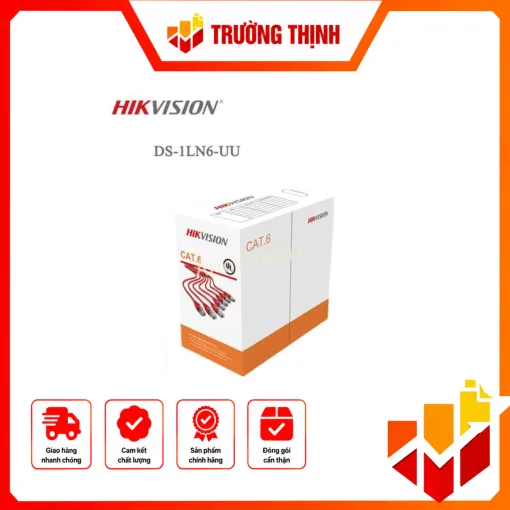

Tổng quan cáp mạng CAT6 Hikvision DS-1LN6-UU
Hikvision DS-1LN6-UU là cáp mạng CAT6 cấu trúc U/UTP 4 đôi, được thiết kế cho hệ thống hạ tầng mạng và các ứng dụng truyền dẫn cần kết nối ổn định. Theo tài liệu kỹ thuật chính hãng, model này sử dụng dây dẫn đồng nguyên chất dạng lõi đặc với độ tinh khiết 99,95%, đường kính danh định 0,565 mm tương đương 23 AWG. Cáp có vỏ PVC CM, chiều dài cuộn 305 ± 1,5 m và màu vỏ cam RAL2003.
Việc sử dụng lõi đồng nguyên chất thay vì vật liệu dẫn điện pha tạp giúp giảm điện trở và cải thiện đặc tính truyền dẫn. Hikvision cũng công bố DS-1LN6-UU có hiệu suất điện ổn định, đáp ứng các tiêu chuẩn kỹ thuật liên quan đến cáp Category 6 và đã được kiểm tra bằng Fluke trong các điều kiện thử nghiệm được nhà sản xuất công bố.
Đặc điểm nổi bật
Lõi đồng nguyên chất 99,95%
DS-1LN6-UU sử dụng Solid-Bare Copper với hàm lượng đồng 99,95%. Đường kính lõi 0,565 ± 0,005 mm, tương đương 23 AWG. Cấu trúc dây dẫn này hỗ trợ khả năng truyền tín hiệu ổn định và giảm điện trở trên đường truyền so với các loại dây dẫn không sử dụng đồng nguyên chất.
Cấu trúc U/UTP CAT6
Cáp thuộc chuẩn U/UTP CAT6 4 đôi, gồm bốn cặp dây với các màu White-Blue/Blue, White-Orange/Orange, White-Green/Green và White-Brown/Brown. Tài liệu kỹ thuật của Hikvision ghi nhận cáp có separator giữa các cặp dây, giúp duy trì cấu trúc và đặc tính truyền dẫn của cáp.
Vỏ PVC CM
Lớp vỏ ngoài sử dụng PVC đáp ứng RoHS và cấp CM. Độ dày vỏ được công bố là 0,55 ± 0,05 mm, đường kính ngoài của cáp khoảng 6,2 ± 0,4 mm. Vật liệu vỏ được thiết kế với các đặc tính cơ học phù hợp cho quá trình kéo và triển khai cáp trong hệ thống.
Chiều dài cuộn 305 mét
Mỗi cuộn có chiều dài danh định 305 ± 1,5 m, phù hợp triển khai hạ tầng mạng theo dạng cuộn cho văn phòng, công trình, hệ thống camera và các dự án cần thi công nhiều tuyến cáp. Sản phẩm có dây dù (rip-cord), hỗ trợ thao tác tách vỏ trong quá trình thi công.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Model | DS-1LN6-UU |
| Danh mục cáp | U/UTP CAT6-4P-PVC-CM |
| Loại cáp | CAT6 |
| Cấu trúc | U/UTP, 4 đôi |
| Vật liệu lõi dẫn | Solid-Bare Copper |
| Độ tinh khiết đồng | 99,95% |
| Đường kính lõi | 0,565 ± 0,005 mm (23 AWG) |
| Vật liệu cách điện | HDPE |
| Đường kính cách điện | 1,02 ± 0,05 mm |
| Độ dày vỏ | 0,55 ± 0,05 mm |
| Đường kính ngoài | 6,2 ± 0,4 mm |
| Vật liệu vỏ | PVC, CM, đáp ứng RoHS |
| Màu vỏ | Orange RAL2003 |
| Chiều dài cuộn | 305 ± 1,5 m |
| Nhiệt độ môi trường | -20°C đến 75°C |
| Trở kháng tại 1,0–250,0 MHz | 100 ± 15 Ω |
| Delay Skew tại 1,0–250,0 MHz | ≤45 ns/100 m |
| Điện trở DC | Tối đa 9,38 Ω/100 m |
| Tiêu chuẩn | ISO/IEC 11801, TIA-568-C.2, UL444 |
| Rip-cord | Có |
Ứng dụng của DS-1LN6-UU
- Triển khai hệ thống mạng LAN cho văn phòng, doanh nghiệp và công trình.
- Đi dây cho hệ thống camera IP sử dụng hạ tầng Ethernet.
- Xây dựng hạ tầng truyền dẫn cho thiết bị mạng như switch, router và thiết bị đầu cuối.
- Thi công hệ thống cáp tập trung theo cuộn 305 m trong các dự án mạng và viễn thông.
Với cấu trúc CAT6 U/UTP, lõi đồng nguyên chất 23 AWG và các thông số điện được nhà sản xuất công bố, DS-1LN6-UU phù hợp cho các công trình yêu cầu cáp mạng có chất lượng truyền dẫn ổn định và thông số kỹ thuật rõ ràng.
Tiêu chuẩn và kiểm tra chất lượng
Hikvision công bố DS-1LN6-UU tuân thủ ISO/IEC 11801, TIA-568-C.2 và UL444. Tài liệu sản phẩm cũng ghi nhận hiệu suất điện ổn định theo yêu cầu kỹ thuật của cáp CAT6 và khả năng vượt qua kiểm tra Fluke. Một tài liệu chính hãng khác của Hikvision nêu sản phẩm đạt hiệu suất tốt trong bài kiểm tra Fluke đối với permanent link 90 m và channel 100 m trong điều kiện thử nghiệm được nhà sản xuất quy định.
Lưu ý khi lựa chọn và thi công
- Kiểm tra đúng model DS-1LN6-UU trước khi xuất kho hoặc thi công để tránh nhầm với các model CAT6 khác của Hikvision.
- Tuân thủ bán kính uốn, lực kéo và phương pháp đi dây phù hợp trong quá trình thi công để duy trì đặc tính truyền dẫn.
- Đối với hệ thống ngoài trời hoặc môi trường có yêu cầu đặc biệt về vỏ cáp, cần lựa chọn đúng dòng cáp Hikvision được thiết kế cho điều kiện đó thay vì mặc định sử dụng DS-1LN6-UU.
- Khi thi công hệ thống PoE, nên kiểm tra tổng thể thiết bị, chiều dài tuyến và tiêu chuẩn triển khai để bảo đảm yêu cầu nguồn và truyền dữ liệu.
Hikvision DS-1LN6-UU là cáp mạng CAT6 U/UTP 4 đôi sử dụng đồng nguyên chất 99,95%, lõi 23 AWG, vỏ PVC CM và cuộn 305 ± 1,5 m, phù hợp cho hạ tầng mạng và hệ thống camera IP cần kết nối ổn định theo các tiêu chuẩn kỹ thuật được nhà sản xuất công bố.
