Phù hợp cho: Hikvision DS-1LN6UTC0 là cáp mạng Cat6 U/UTP, lõi đồng đặc 0.515 mm, có lõi chữ thập và dây dù chống xê dịch, cuộn 305 m, nhiệt độ -20 đến 75°C. Phù hợp hạ tầng LAN, camera IP cho văn phòng, tòa nhà. Vỏ PVC không chống cháy, nên đi trong ống hoặc máng bảo vệ.

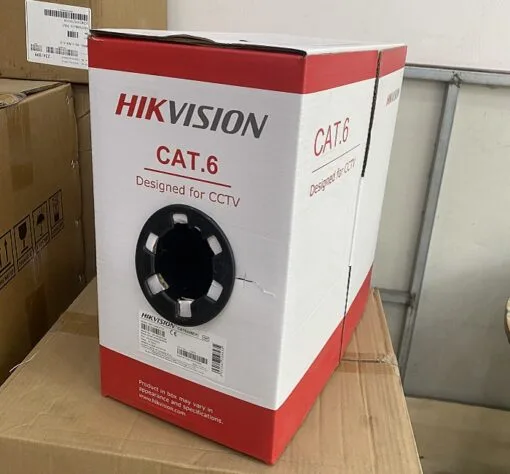

Cáp mạng CAT6 Hikvision DS-1LN6UTC0
Cáp mạng CAT6 Hikvision DS-1LN6UTC0 – Tổng quan
HIKVISION DS-1LN6UTC0 là cáp mạng CAT6 dạng U/UTP được thiết kế cho hạ tầng truyền dẫn dữ liệu. Theo tài liệu kỹ thuật chính hãng HIKVISION, model này sử dụng dây dẫn đồng đặc nguyên chất (Solid Bare Copper) với độ tinh khiết 99,95%, kích thước 24 AWG và đường kính 0,515 ± 0,01 mm. Cáp có chiều dài cuộn 305 ± 1,5 m, phù hợp cho các công trình cần triển khai hệ thống cáp mạng cố định theo từng tuyến.
DS-1LN6UTC0 thuộc chuẩn Cat.6 và có các thông số điện được công bố trong dải tần 1–250 MHz. Trở kháng đạt 100 ± 15 Ω, delay skew không quá 45 ns/100 m và điện trở DC không quá 9,38 Ω/100 m. Đây là những thông số quan trọng để đánh giá đặc tính truyền dẫn của cáp khi xây dựng hạ tầng mạng.
Cấu tạo cáp HIKVISION DS-1LN6UTC0
Dây dẫn đồng đặc 99,95%
DS-1LN6UTC0 sử dụng Solid Bare Copper với độ tinh khiết 99,95%. Đường kính dây dẫn được HIKVISION công bố là 0,515 ± 0,01 mm, tương đương 24 AWG. Cấu trúc dây dẫn đồng đặc phù hợp với các tuyến cáp mạng cố định, nơi yêu cầu hệ thống dây dẫn có cấu hình rõ ràng và ổn định.
Cách điện HDPE và vỏ PVC
Mỗi dây dẫn được bọc cách điện bằng HDPE với đường kính 0,93 ± 0,05 mm. Vỏ ngoài sử dụng PVC, độ dày 0,5 ± 0,05 mm và đường kính tổng thể của cáp là 5,5 ± 0,40 mm. Theo tài liệu kỹ thuật, màu vỏ được công bố là xám hoặc cam.
Cáp được trang bị separator để duy trì sự phân cách giữa các cặp dây và rip-cord hỗ trợ quá trình xử lý lớp vỏ khi thi công. Cấu trúc này giúp thuận tiện hơn trong quá trình triển khai hệ thống cáp mạng.
Thông số truyền dẫn
| Thông số | Giá trị |
|---|---|
| Model | DS-1LN6UTC0 |
| Loại cáp | Cat.6 |
| Cấu trúc | U/UTP |
| Dây dẫn | Solid Bare Copper, 99,95% |
| Đường kính dây dẫn | 0,515 ± 0,01 mm, 24 AWG |
| Vật liệu cách điện | HDPE |
| Đường kính cách điện | 0,93 ± 0,05 mm |
| Vật liệu vỏ | PVC |
| Độ dày vỏ | 0,5 ± 0,05 mm |
| Đường kính cáp | 5,5 ± 0,40 mm |
| Chiều dài cuộn | 305 ± 1,5 m |
| Trở kháng tại 1–250 MHz | 100 ± 15 Ω |
| Delay skew tại 1–250 MHz | ≤45 ns/100 m |
| Điện trở DC | ≤9,38 Ω/100 m |
| DC conductor resistance unbalance | ≤4,0% |
| Nhiệt độ môi trường | -20°C đến 75°C |
| Điện áp hoạt động | 57 V |
| Tiêu chuẩn tham chiếu | ISO/IEC 11801, ANSI/TIA-568.2-D, RoHS 2.0 |
| Chống cháy | CPR Fca |
| Kích thước đóng gói cuộn 305 m | 390 × 390 × 210 mm |
Đặc tính sử dụng
DS-1LN6UTC0 được xây dựng theo cấu trúc U/UTP và thuộc nhóm cáp Cat.6. Dải thông số điện 1–250 MHz cùng trở kháng 100 ± 15 Ω giúp xác định rõ đặc tính của sản phẩm khi thiết kế hệ thống cáp mạng. Đường kính tổng thể 5,5 ± 0,40 mm cũng là thông số cần lưu ý khi lựa chọn ống luồn, máng cáp hoặc phụ kiện thi công.
Cuộn cáp có chiều dài danh định 305 ± 1,5 m, phù hợp với các dự án cần triển khai nhiều tuyến cáp từ một cuộn. Cấu trúc separator và rip-cord được HIKVISION công bố giúp duy trì cấu trúc cáp và hỗ trợ thao tác trong quá trình thi công.
Ứng dụng phù hợp
Với cấu hình Cat.6 U/UTP và dây dẫn đồng đặc 99,95%, HIKVISION DS-1LN6UTC0 phù hợp để sử dụng trong các hệ thống hạ tầng mạng có yêu cầu về thông số cáp rõ ràng, chẳng hạn:
- Hệ thống mạng LAN trong nhà.
- Hạ tầng mạng văn phòng và công trình.
- Các tuyến cáp mạng cố định.
- Hệ thống truyền dẫn dữ liệu sử dụng cáp đồng Cat.6.
- Các dự án thi công hạ tầng mạng cần cuộn cáp 305 m.
Khi triển khai thực tế, việc lựa chọn đầu nối, patch panel, tủ mạng và các phụ kiện tương thích cần được thực hiện theo thiết kế tổng thể của hệ thống. Không nên suy diễn khả năng truyền dẫn thực tế chỉ từ tên Cat.6; cần đồng thời xem xét chiều dài tuyến, thiết bị đầu cuối, phương án thi công và các thành phần khác trong kênh truyền.
Tiêu chuẩn và điều kiện làm việc
Tài liệu kỹ thuật HIKVISION xác định DS-1LN6UTC0 tham chiếu ISO/IEC 11801, ANSI/TIA-568.2-D và RoHS 2.0. Vỏ cáp có đặc tính CPR Fca theo tài liệu chính hãng. Cáp được công bố hoạt động trong khoảng nhiệt độ môi trường từ -20°C đến 75°C và điện áp hoạt động 57 V.
Kết luận: HIKVISION DS-1LN6UTC0 là cáp mạng Cat.6 U/UTP sử dụng dây dẫn đồng đặc nguyên chất 99,95%, cấu trúc 24 AWG, vỏ PVC và cuộn dài 305 ± 1,5 m. Với các thông số kỹ thuật được HIKVISION công bố rõ ràng, sản phẩm phù hợp cho các dự án triển khai hạ tầng mạng LAN và hệ thống cáp cố định cần lựa chọn đúng model, đúng cấu trúc và đúng thông số.
