Phù hợp cho: Hikvision DS-1LN6U-G là cáp mạng Cat6 U/UTP 4 đôi 23 AWG, lõi đồng nguyên chất 99,95%, cách điện HDPE, vỏ PVC xám có lõi chữ thập và dây xé vỏ, cuộn 305 m. Phù hợp đi dây LAN, camera IP trong tòa nhà, văn phòng. Cáp không có tính năng chống cháy, nên đi trong ống hoặc máng, mỗi tuyến tối đa 100 m.

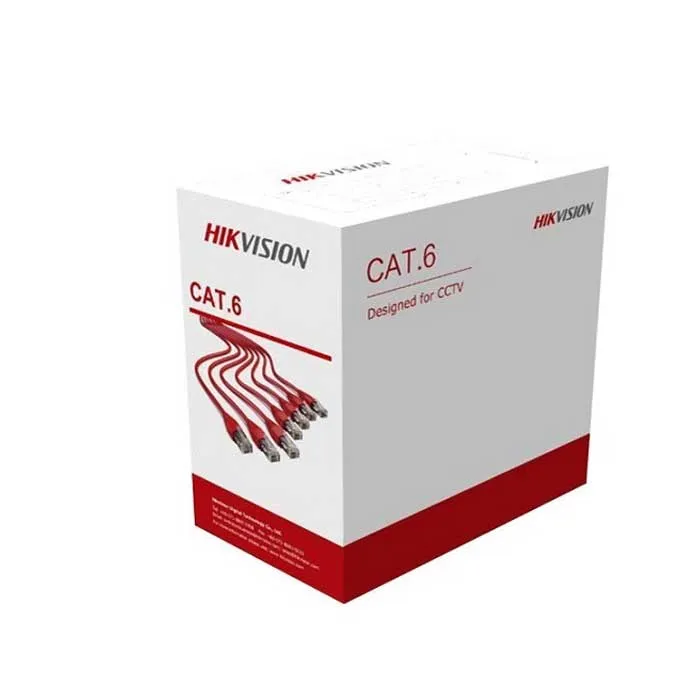

Tổng quan cáp mạng HIKVISION DS-1LN6U-G
HIKVISION DS-1LN6U-G là cáp mạng U/UTP Category 6, cấu hình 4 đôi dây 23 AWG, được thiết kế cho hệ thống cáp mạng hạ tầng. Theo tài liệu kỹ thuật của HIKVISION, model này sử dụng dây dẫn Solid-Bare Copper với độ tinh khiết 99,95%, đường kính 0.55 ± 0.005 mm và đáp ứng các yêu cầu kỹ thuật của ISO/IEC11801, ANSI/TIA-568-C.2 và RoHS 2.0. Cáp có thể được sử dụng trong các hệ thống mạng LAN, kết nối thiết bị mạng, camera IP và các hạ tầng truyền dẫn cần cáp đồng phù hợp với chuẩn Cat.6.
Cấu tạo và vật liệu
DS-1LN6U-G sử dụng dây dẫn đồng nguyên chất Solid-Bare Copper 99,95%. Đường kính dây dẫn là 0.55 ± 0.005 mm, tương đương 23 AWG. Phần cách điện sử dụng HDPE với đường kính 0.98 ± 0.05 mm. Cáp được trang bị Separator và Rip-cord nhằm hỗ trợ cấu trúc bên trong và quá trình xử lý vỏ cáp khi thi công.
Lớp vỏ ngoài được làm bằng PVC, có độ dày 0.50 ± 0.10 mm, đường kính tổng thể 6.00 ± 0.30 mm và màu xám. Tài liệu HIKVISION xác định sản phẩm không có đặc tính chống cháy. Vì vậy, khi triển khai thực tế cần lựa chọn phương án đi dây và môi trường lắp đặt phù hợp với yêu cầu an toàn của công trình.
Đặc tính truyền dẫn
Cáp DS-1LN6U-G có dải thông số điện được công bố trong khoảng 1.0-250.0 MHz. Trở kháng đặc tính được xác định ở mức 100 ± 15 Ω tại tần số ≤ 100 MHz và 100 ± 25 Ω trong khoảng 100-250 MHz. Độ trễ lệch giữa các đôi dây không vượt quá 45 ns/100 m, trong khi điện trở DC không vượt quá 9.38 Ω/100 m.
Những thông số này giúp kỹ thuật viên có cơ sở lựa chọn cáp cho hệ thống Cat.6 thay vì chỉ dựa trên tên Category. Với công trình cần kiểm tra chất lượng đường truyền, thông số của cáp có thể được đối chiếu với yêu cầu thiết kế và kết quả kiểm tra thực tế sau khi bấm đầu hoặc đấu nối hoàn thiện.
Khả năng sử dụng cho hệ thống mạng và PoE
HIKVISION công bố DS-1LN6U-G có hiệu suất phù hợp với thử nghiệm Fluke 90 m permanent link khi làm việc liên tục ở 50°C. Tài liệu sản phẩm cũng ghi nhận hiệu suất trong thử nghiệm channel 100 m khi được tải liên tục với nguồn 57 V / 1 A DC cho PoE. Đây là thông tin hữu ích khi thiết kế hạ tầng mạng có thiết bị cấp nguồn qua Ethernet.
Model có điện áp hoạt động được công bố là 60 V và nhiệt độ môi trường từ -20°C đến 75°C. Khi dùng cho camera IP, Access Point, điện thoại IP hoặc thiết bị mạng hỗ trợ PoE, việc lựa chọn thiết bị đầu cuối, switch PoE, đầu nối và phương án đi dây vẫn cần được tính toán đồng bộ với yêu cầu của toàn hệ thống.
Quy cách cuộn cáp
DS-1LN6U-G được cung cấp theo cuộn có chiều dài (305 ± 1.5) m. Kích thước bao bì được công bố là 400 mm (W) × 400 mm (H) × 240 mm (D), trọng lượng 12.3 ± 0.5 kg. Với chiều dài cuộn lớn, sản phẩm phù hợp cho các hạng mục triển khai hạ tầng mạng cần kéo cáp theo tuyến thay vì sử dụng nhiều đoạn cáp ngắn nối tiếp.
Khi thi công, nên xác định tuyến cáp, chiều dài thực tế, vị trí tủ mạng, patch panel và thiết bị đầu cuối trước khi cắt cáp. Việc hạn chế các mối nối trung gian giúp việc kiểm tra, bảo trì và xác định lỗi thuận tiện hơn.
Ứng dụng phù hợp
- Triển khai hệ thống mạng LAN sử dụng cáp đồng Cat.6.
- Đi dây cho hệ thống camera IP và thiết bị mạng sử dụng kết nối Ethernet.
- Hạ tầng kết nối Access Point, switch, máy tính, máy in mạng và các thiết bị Ethernet tương thích.
- Hệ thống có nhu cầu cấp nguồn PoE khi các thành phần liên quan đáp ứng yêu cầu kỹ thuật.
- Công trình văn phòng, cửa hàng, nhà ở, kho và các dự án hạ tầng mạng cần cuộn cáp 305 m.
Thông số cần lưu ý khi thi công
DS-1LN6U-G là cáp U/UTP nên không có lớp chống nhiễu kim loại như cáp FTP hoặc STP. Với môi trường có nguồn gây nhiễu điện từ đáng kể, đơn vị triển khai cần khảo sát tuyến cáp và cân nhắc loại cáp phù hợp với điều kiện thực tế. Bên cạnh đó, sản phẩm có vỏ PVC và được HIKVISION công bố Fire Resistance: No, do đó yêu cầu về vật liệu cáp của từng công trình cần được kiểm tra trước khi thi công.
Đường kính cáp khoảng 6.00 ± 0.30 mm cũng nên được tính đến khi lựa chọn patch panel, thanh quản lý cáp, ống luồn và phụ kiện cố định. Khi thi công, cần tránh kéo hoặc uốn cáp vượt quá điều kiện cho phép để hạn chế ảnh hưởng đến cấu trúc dây và đặc tính truyền dẫn.
Kết luận
HIKVISION DS-1LN6U-G là cáp mạng Cat.6 U/UTP 23 AWG sử dụng lõi đồng nguyên chất 99,95%, dải thông số đến 250 MHz, cuộn (305 ± 1.5) m và hỗ trợ các yêu cầu triển khai mạng Ethernet, camera IP và PoE theo thông số công bố. Các tiêu chuẩn, vật liệu và thông số điện được xác định rõ trong tài liệu kỹ thuật, giúp sản phẩm phù hợp để xem xét trong các phương án xây dựng hạ tầng mạng có dây.
