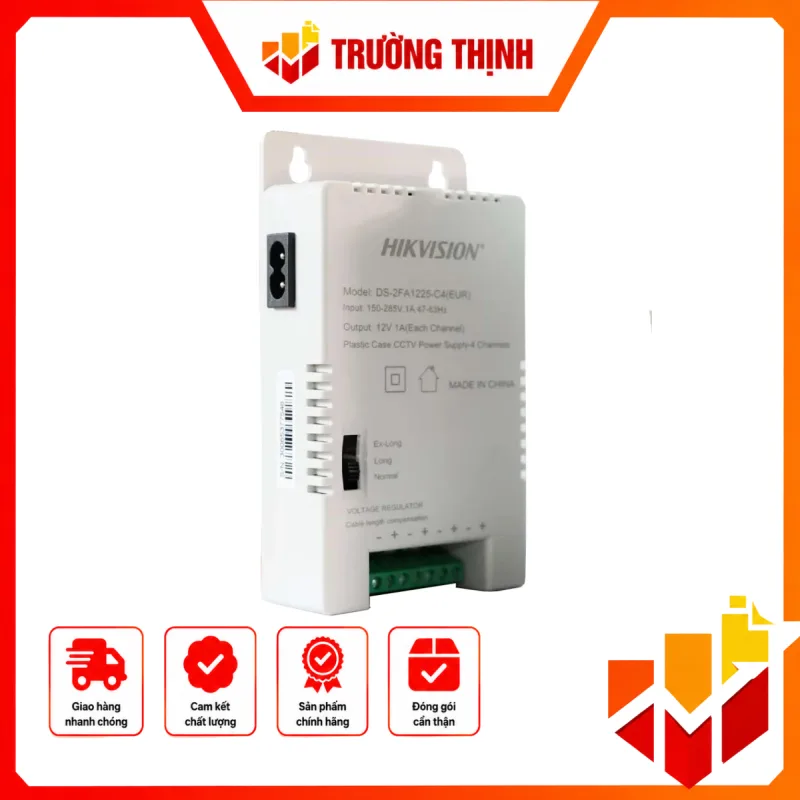

Bộ chia nguồn – DS-2FA1225-C4(EUR)

HIKVISION DS-2FA1225-C4(EUR) là gì?

HIKVISION DS-2FA1225-C4(EUR) là bộ nguồn chuyển mạch đa kênh (Switching Mode Power Supply) được thiết kế để cấp nguồn cho các thiết bị camera sử dụng nguồn DC. Thiết bị có 4 kênh đầu ra độc lập, mỗi kênh cung cấp 12 VDC/1 A, với tổng công suất 48 W. Cấu hình này phù hợp khi cần tập trung nguồn cấp cho nhiều camera thay vì sử dụng từng bộ adapter riêng lẻ.

Theo tài liệu kỹ thuật của HIKVISION, DS-2FA1225-C4 có dải điện áp đầu vào 150 đến 285 VAC, tần số 47 Hz đến 63 Hz. Thiết bị cũng hỗ trợ bù chiều dài cáp với ba mức đầu ra gồm 12 VDC ở chế độ Normal, 13.5 VDC ở chế độ Long và 15 VDC ở chế độ Ex-Long. Chức năng này được thiết kế để hỗ trợ bù suy hao điện áp trên đường dây khi khoảng cách cấp nguồn tăng.

Đặc điểm nổi bật của DS-2FA1225-C4(EUR)

• 4 kênh đầu ra độc lập: Mỗi kênh cung cấp 12 VDC/1 A, tổng công suất của bộ nguồn là 48 W.
• Hỗ trợ bù chiều dài cáp: Có các mức 12 VDC, 13.5 VDC và 15 VDC tương ứng với Normal, Long và Ex-Long.
• Dải điện áp đầu vào rộng: Hoạt động với đầu vào 150 đến 285 VAC, 47 Hz đến 63 Hz.
• Các cơ chế bảo vệ: Tài liệu HIKVISION xác nhận thiết bị có bảo vệ quá dòng, ngắn mạch và quá áp.
• Đèn LED trạng thái: Đèn báo màu xanh giúp nhận biết trạng thái hoạt động của bộ nguồn.
• Thiết kế nhỏ gọn: Kích thước 144 mm × 80 mm × 33 mm, thuận tiện bố trí trong khu vực lắp đặt thiết bị.

Khả năng cấp nguồn cho hệ thống camera

DS-2FA1225-C4(EUR) có 4 kênh cấp nguồn riêng biệt, mỗi kênh đạt 12 VDC/1 A. Tổng công suất danh định của bộ nguồn là 48 W. Vì vậy, sản phẩm phù hợp với những hệ thống cần tập trung nhiều đường cấp nguồn DC trong cùng một thiết bị.

Khi triển khai thực tế, việc lựa chọn số lượng camera cần cấp nguồn cần dựa trên mức tiêu thụ điện thực tế của từng thiết bị và tổng công suất cho phép của bộ nguồn. Không nên chỉ dựa vào số lượng kênh mà bỏ qua công suất tiêu thụ của camera. DS-2FA1225-C4(EUR) có 4 kênh, nhưng tải sử dụng thực tế vẫn cần được tính toán theo yêu cầu của từng camera.

Bù chiều dài cáp khi cấp nguồn

Một điểm đáng chú ý của DS-2FA1225-C4(EUR) là chức năng Cable Length Compensation. Tài liệu kỹ thuật của HIKVISION quy định ba mức: Normal 12 VDC, Long 13.5 VDC và Ex-Long 15 VDC. Việc lựa chọn mức phù hợp nhằm hỗ trợ bù suy hao điện áp trên đường dây trong các trường hợp khoảng cách cấp nguồn dài hơn.

Chức năng này đặc biệt hữu ích khi nguồn được đặt cách xa camera. Tuy nhiên, mức bù áp cần được lựa chọn phù hợp với hệ thống và thiết bị đầu cuối. Không nên tự ý sử dụng mức điện áp cao hơn nếu chưa kiểm tra yêu cầu nguồn của camera và điều kiện triển khai.

Các cơ chế bảo vệ

HIKVISION trang bị cho DS-2FA1225-C4(EUR) các chức năng bảo vệ quá dòng, ngắn mạch và quá áp. Đây là những cơ chế quan trọng đối với bộ nguồn dùng trong hệ thống camera, nơi nhiều thiết bị có thể được cấp điện từ cùng một nguồn tập trung.

Ngoài ra, thông số Ripple & Noise của thiết bị được công bố ở mức 0.15 Vp-p (150 mV). Bộ nguồn sử dụng đầu vào AC chuẩn C4 và đầu ra DC dạng DC Plug: grid terminal theo tài liệu kỹ thuật của nhà sản xuất.

Thiết kế và điều kiện hoạt động

DS-2FA1225-C4(EUR) có vỏ màu trắng và kích thước 144 mm × 80 mm × 33 mm. Thiết bị có đèn LED màu xanh để chỉ thị trạng thái. Điều kiện hoạt động được HIKVISION công bố là 0°C đến 40°C với độ ẩm 10% đến 95%, không ngưng tụ.

Trong điều kiện lưu trữ, thiết bị hỗ trợ nhiệt độ từ -40°C đến 80°C và độ ẩm 5% đến 95%. Khi lắp đặt, cần bố trí bộ nguồn tại vị trí phù hợp, tránh môi trường vượt quá điều kiện vận hành được nhà sản xuất công bố.

Thông số kỹ thuật chính

DS-2FA1225-C4(EUR) phù hợp với nhu cầu nào?

Sản phẩm phù hợp với các hệ thống camera cần nguồn 12 VDC và có nhu cầu tập trung nhiều đường cấp nguồn trong một thiết bị. Với 4 kênh độc lập và tổng công suất 48 W, bộ nguồn có thể được cân nhắc cho các hệ thống camera quy mô nhỏ hoặc các vị trí cần gom nguồn về một điểm để thuận tiện bố trí và quản lý.

Khi thiết kế hệ thống, cần kiểm tra điện áp và dòng điện yêu cầu của camera, tổng tải trên các kênh, chiều dài dây nguồn và điều kiện môi trường. Đặc biệt, khi sử dụng chức năng bù điện áp 13.5 VDC hoặc 15 VDC, cần bảo đảm camera và thiết bị đầu cuối phù hợp với phương án cấp nguồn được lựa chọn.

Kết luận

HIKVISION DS-2FA1225-C4(EUR) là bộ nguồn chuyển mạch 4 kênh, tổng công suất 48 W, đầu ra 12 VDC/1 A mỗi kênh, hỗ trợ bù chiều dài cáp và các cơ chế bảo vệ quá dòng, ngắn mạch, quá áp. Đây là lựa chọn phù hợp cho hệ thống cần cấp nguồn DC tập trung cho nhiều camera, với thông số và điều kiện vận hành rõ ràng theo tài liệu kỹ thuật HIKVISION.
