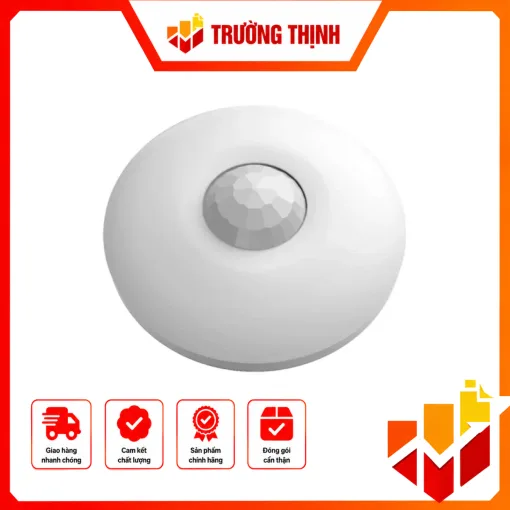

Hồng ngoại 433MHz + lắp trần, 360 độ, không dây – DS-PDCL12-EG2-WB

HIKVISION DS-PDCL12-EG2-WB là gì?

HIKVISION DS-PDCL12-EG2-WB là đầu báo hồng ngoại thụ động PIR không dây được thiết kế để lắp trên trần trong môi trường trong nhà. Thiết bị sử dụng tần số truyền 433MHz và có góc phát hiện 360°, phù hợp với những khu vực cần quan sát chuyển động theo nhiều hướng từ một vị trí lắp đặt trên trần.

Model này có phạm vi phát hiện 12m và 172 vùng phát hiện. Theo tài liệu kỹ thuật của HIKVISION, thiết bị hỗ trợ xử lý tín hiệu số, quang học kín, bù nhiệt độ kỹ thuật số và bảo vệ vùng bò. Các chức năng này giúp đầu báo xử lý tín hiệu từ môi trường theo thiết kế của nhà sản xuất và duy trì khả năng phát hiện trong điều kiện vận hành được quy định.

Phát hiện 360° với phạm vi 12m

Điểm đáng chú ý của DS-PDCL12-EG2-WB là thiết kế lắp trần kết hợp góc phát hiện 360° và phạm vi phát hiện 12m. Với cấu hình này, thiết bị có thể được bố trí tại vị trí tương đối trung tâm của khu vực cần bảo vệ để bao quát chuyển động xung quanh đầu báo.

Thiết bị có 172 vùng phát hiện và hỗ trợ phát hiện chuyển động trong khoảng tốc độ 0.3～2m/s. Độ nhạy có hai chế độ Auto và Low. Bộ lọc ánh sáng trắng được công bố ở mức 6500lux, đồng thời có hỗ trợ bù nhiệt độ kỹ thuật số và bảo vệ vùng bò.

Kết nối không dây 433MHz hai chiều

DS-PDCL12-EG2-WB sử dụng công nghệ truyền dẫn Tri-X Wireless và phương thức truyền RF không dây hai chiều. Tần số truyền là 433MHz, hỗ trợ mã hóa AES-128 và nhảy tần. Datasheet của HIKVISION công bố phạm vi truyền trong không gian thoáng lên đến 1Km.

Thiết bị cũng hỗ trợ chỉ báo cường độ tín hiệu, giúp kiểm tra điều kiện truyền dẫn khi triển khai. Phương thức đăng ký gồm Power up, Remote ID và QR Code. HIKVISION cũng công bố khả năng cấu hình từ xa thông qua ứng dụng cho model này.

Nguồn pin và thời gian sử dụng

Đầu báo sử dụng nguồn pin với 1 viên CR123A và điện áp điển hình 3V. Tài liệu kỹ thuật HIKVISION công bố thời lượng pin tiêu chuẩn lên đến 5 năm ở trạng thái chờ. Thời gian thực tế có thể phụ thuộc vào điều kiện sử dụng và tần suất thiết bị được kích hoạt.

Thiết bị có công tắc nguồn và đèn LED màu xanh dùng để chỉ báo trạng thái báo động. Thiết kế pin có thể thay thế giúp thuận tiện hơn trong quá trình bảo trì khi pin cần được thay mới.

Thiết kế dành cho lắp đặt trên trần

DS-PDCL12-EG2-WB được thiết kế để lắp trên trần với chiều cao lắp đặt được nhà sản xuất quy định từ 2.4 đến 4m. Kích thước thiết bị là φ101.2 mm x 32.9 mm và trọng lượng khoảng 109.5g.

Thiết bị có bảo vệ chống phá hoại ở cả phía trước và phía sau, hỗ trợ chỉ báo nhiệt độ môi trường và sử dụng thiết kế quang học kín. Đây là các đặc điểm được công bố trong thông số kỹ thuật của sản phẩm, phù hợp với mục tiêu triển khai đầu báo PIR trong không gian trong nhà.

Thông số kỹ thuật đáng chú ý

• Phương pháp phát hiện: Passive Infrared.
• Phạm vi phát hiện: 12m.
• Góc phát hiện: 360°.
• Số vùng phát hiện: 172.
• Tốc độ phát hiện: 0.3～2m/s.
• Tần số truyền: 433MHz.
• Công nghệ truyền: Tri-X Wireless.
• Phương thức truyền: Two-Way RF Wireless.
• Bảo mật truyền dẫn: AES-128 Encryption.
• Phạm vi truyền trong không gian thoáng: 1Km.
• Pin: CR123A × 1.
• Điện áp điển hình: 3V.
• Chiều cao lắp đặt: 2.4 đến 4m.
• Phương thức lắp đặt: Ceiling.
• Môi trường ứng dụng: Indoor.

DS-PDCL12-EG2-WB phù hợp với nhu cầu nào?

Model này phù hợp với các khu vực trong nhà cần sử dụng đầu báo chuyển động không dây và có nhu cầu bao quát 360° từ vị trí lắp trên trần. Cách bố trí này đặc biệt phù hợp khi khu vực cần bảo vệ có nhiều hướng tiếp cận và việc sử dụng một đầu báo tại vị trí trung tâm giúp đơn giản hóa bố trí thiết bị.

Khi triển khai thực tế, vị trí lắp đặt cần được lựa chọn dựa trên chiều cao trần, phạm vi cần bảo vệ và điều kiện môi trường. Chiều cao lắp đặt theo thông số nhà sản xuất nằm trong khoảng 2.4 đến 4m. Sau khi lắp, nên kiểm tra cường độ tín hiệu và thực hiện kiểm tra vùng phát hiện để bảo đảm thiết bị hoạt động phù hợp với vị trí thực tế.

Lưu ý khi lắp đặt và sử dụng

DS-PDCL12-EG2-WB là thiết bị phát hiện hồng ngoại PIR nên vị trí lắp đặt có vai trò quan trọng đối với phạm vi hoạt động. Cần tuân thủ chiều cao lắp đặt do HIKVISION công bố và kiểm tra tín hiệu không dây trước khi cố định thiết bị. Datasheet cũng xác định sản phẩm dành cho ứng dụng trong nhà và dải nhiệt độ vận hành từ -10 °C đến 55 °C, độ ẩm vận hành từ 10% đến 90%.

Do sản phẩm sử dụng kết nối không dây, điều kiện truyền dẫn thực tế có thể khác so với phạm vi công bố trong không gian thoáng. Vì vậy, kiểm tra tín hiệu tại đúng vị trí dự kiến lắp đặt là bước cần thiết trước khi hoàn thiện hệ thống.

Kết luận

HIKVISION DS-PDCL12-EG2-WB là đầu báo hồng ngoại PIR không dây 433MHz dành cho lắp trần, nổi bật với phạm vi phát hiện 12m, góc 360°, 172 vùng phát hiện, truyền RF hai chiều Tri-X, mã hóa AES-128 và thiết kế sử dụng pin CR123A. Sản phẩm phù hợp cho các hệ thống cần phát hiện chuyển động trong nhà từ vị trí lắp trên trần và cần kết nối không dây theo thông số kỹ thuật của HIKVISION.
