Hướng dẫn cấu hình Switch RG-ES209GC-P qua website. Cấu hình chống Loop, Loop-distance Transmission.

Hướng dẫn cấu hình Switch RG-ES209GC-P qua website. Cấu hình chống Loop, Loop-distance Transmission.

Kết nối phần cứng

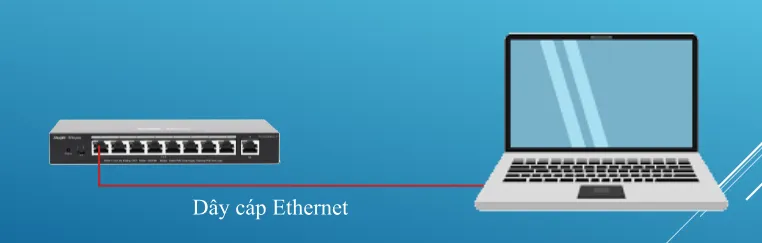

Đầu tiên ta cắm cáp Ethernet 1 đầu vào cổng LAN của máy tính, đầu còn lại cắm vào cổng LAN 1 của switch, sau đó cắm nguồn cho switch để bắt đầu cấu hình thiết bị.

Cài đặt IP tĩnh cho máy tính

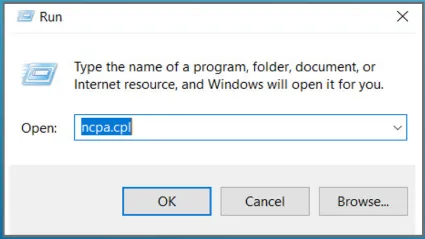

Trên máy tính kết nối bộ phát dùng tổ hợp phím “Window + R” để mở hộp thoại Run. Sau đó ta gõ lệnh “ncpa.cpl” và chọn OK để truy cập Network Connections.

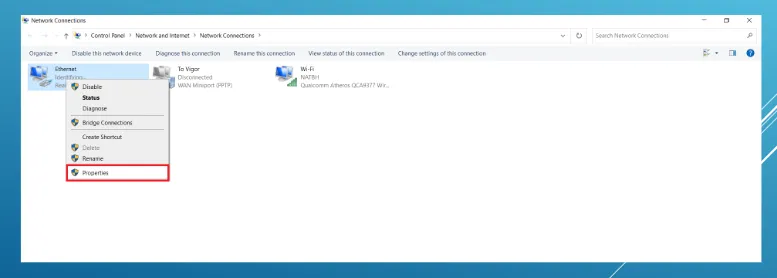

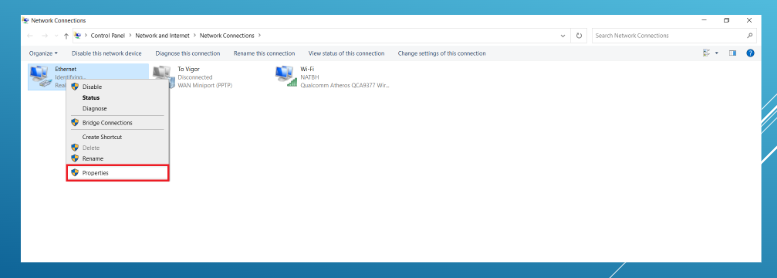

Click chuột phải vào mạng Ethernet mà bạn đang dùng kết nối với switch sau đó chọn Properties.

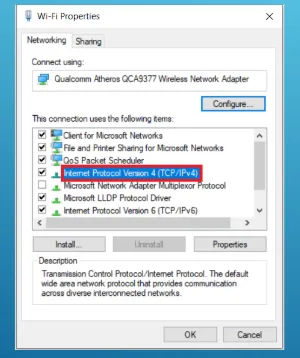

Click đúp chuột vào “Internet Protocol Version 4 ((TCP/Ipv4)” để cấu hình IP máy tính.

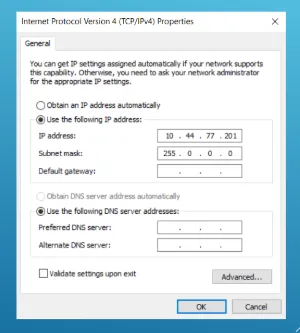

Tick chọn “Use the following IP address” và nhập:
– IP address: 10.44.77.201.
– Subnet mask: 255.0.0.0.
Sau đó chọn OK.

Truy cập vào Switch qua web

Ta mở trình duyệt Goole Chrome và truy cập đến địa chỉ “10.44.77.200” để bắt đẩu cấu hình Switch.

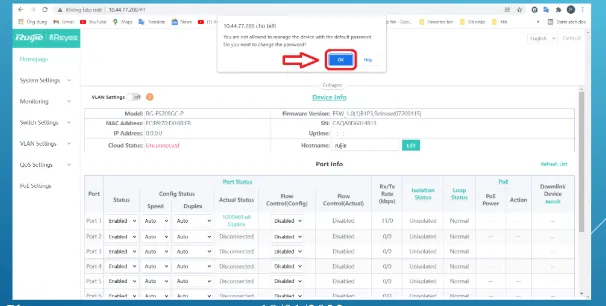

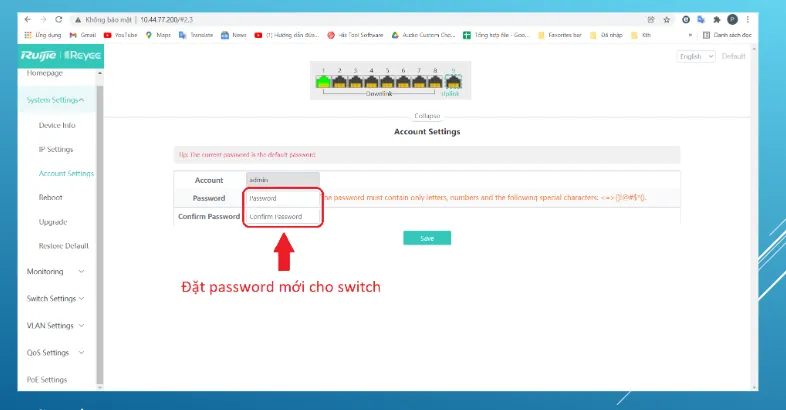

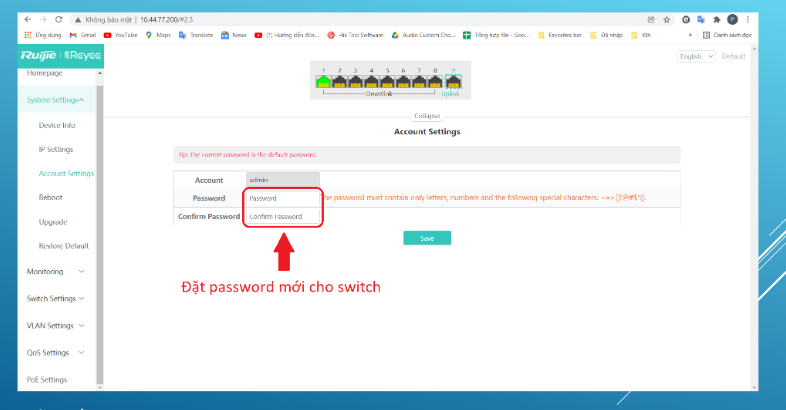

Switch thông báo đề nghị thay đổi password, chọn “OK” để thay đổi pass quản lý.

Loop mạng là gì???

Hiện tượng Loop trong mạng khi các switch đấu nối theo 1 vòng tròn khép kín.

Cấu hình chống Loop

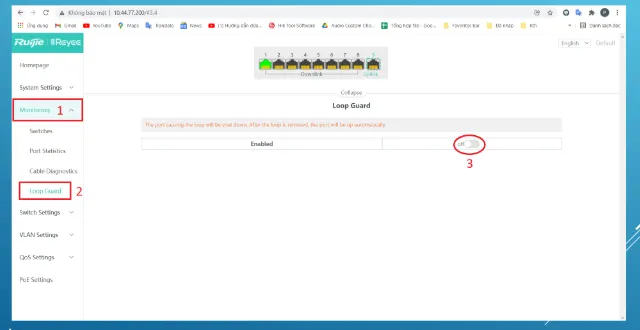

Chọn “Monitoring” --> “Loop Guard” --> Enabled click vào “OFF” để chuyển trạng thái.

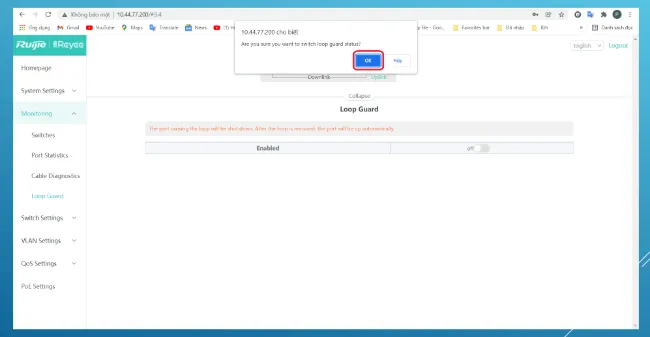

Xuất hiện bảng thông báo bạn chọn “OK”.

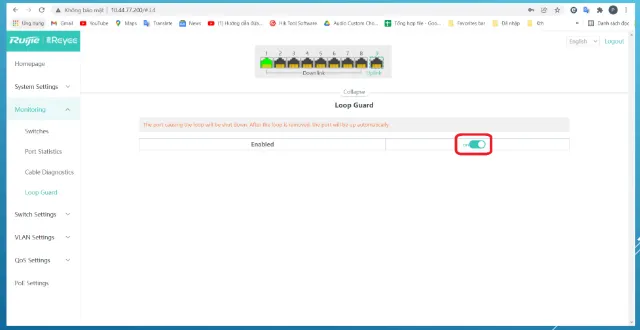

Tính năng chống Loop trên switch đã được bật.

Long-distance Transmission là gì???

Khi ta kích hoạt long-distance transmission trên port và khuyến cáo sử dụng với cáp mạng CAT6 loại tốt thì khoảng cách truyền dẫn có thể đạt tới 205m, băng thông truyền dẫn sẽ giảm chỉ còn 10Mbps. Tính năng này có thể sử dụng ở tất cả các port PoE của switch.

Cấu hình Long-distance Transmission.

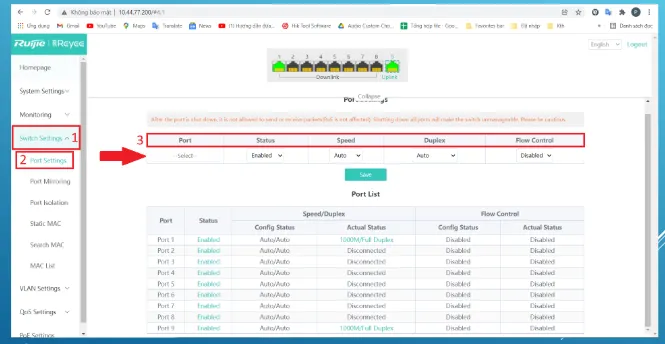

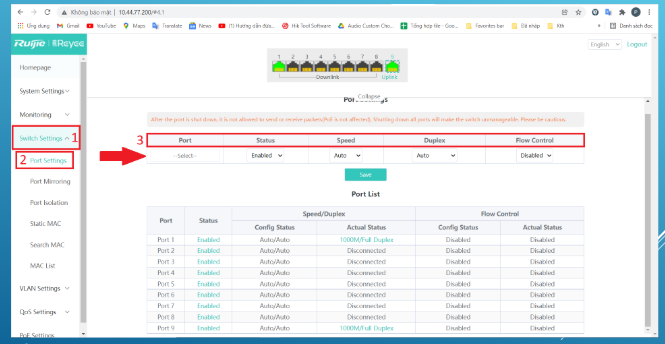

Chọn “Switch Settings” --> “Port Setting” --> Cấu hình các thông số của Port.

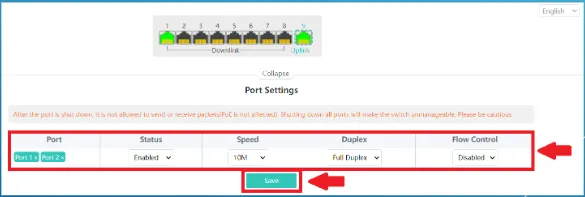

Cấu hình các thông số Port như sau:

• Port: Chọn Port muốn cấu hình. (Có thể chọn 1 lúc nhiều port)
• Status: Enabled.
• Speed: 10M
• Duplex: Full Duplex.
• Flow Control: Disabled.

Sau đó nhấn “Save” để lưu lại cấu hình.

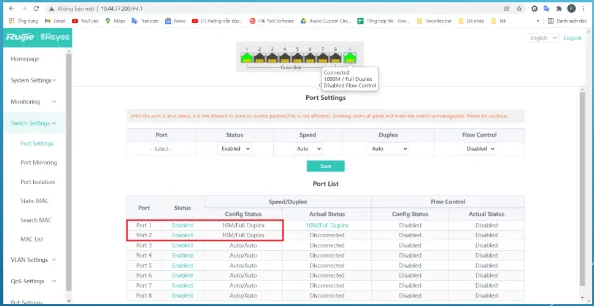

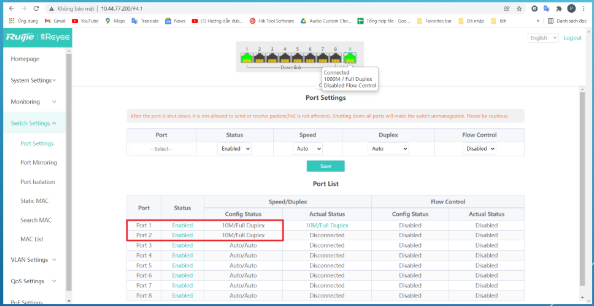

Tính năng Long-distance Transmission trên switch đã được bật trên port 1 và port 2.
