Switch mạng thông minh 8 cổng PoE Gigabit Hikvision DS-3E1510P-SI

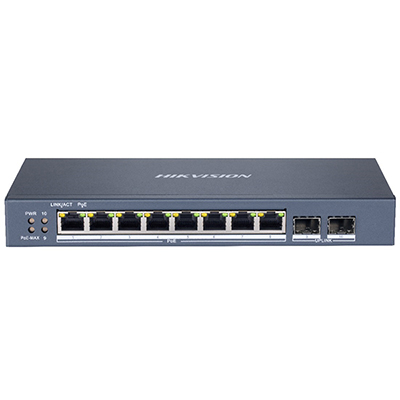

Switch PoE Gigabit Hikvision DS-3E1510P-SI

Hikvision DS-3E1510P-SI là switch mạng thông minh thuộc dòng Smart Managed Switch, được thiết kế cho hệ thống mạng kết hợp camera IP và các thiết bị Ethernet hỗ trợ cấp nguồn PoE. Thiết bị có 8 cổng PoE Gigabit cùng 2 cổng quang Gigabit, cho phép kết nối các thiết bị đầu cuối qua cáp mạng và sử dụng đường truyền quang cho kết nối mạng. Theo tài liệu kỹ thuật của Hikvision, DS-3E1510P-SI hỗ trợ chuẩn IEEE 802.3af và IEEE 802.3at, phù hợp với nhiều thiết bị PoE tương thích hai chuẩn này.

Cấu hình 8 cổng PoE Gigabit và 2 cổng quang

DS-3E1510P-SI có tổng cộng 10 cổng mạng, gồm 8 cổng RJ45 Gigabit PoE và 2 cổng quang Gigabit. Các cổng RJ45 hỗ trợ full duplex và MDI/MDI-X tự động. Thiết bị sử dụng cơ chế chuyển mạch store-and-forward, có bảng địa chỉ MAC 8 K, khả năng chuyển mạch 20 Gbps và tốc độ chuyển tiếp gói tin 14.88 Mpps.

Hai cổng quang Gigabit có thể được sử dụng cho kết nối uplink bằng đường truyền quang trong hệ thống mạng. Cách bố trí này phù hợp với các hệ thống cần kết nối nhóm camera hoặc thiết bị mạng tại một khu vực với tuyến uplink có khoảng cách hoặc yêu cầu truyền dẫn khác so với cáp đồng.

Khả năng cấp nguồn PoE

Hikvision DS-3E1510P-SI hỗ trợ IEEE 802.3af và IEEE 802.3at trên các cổng PoE từ 1 đến 8. Công suất tối đa được công bố là 30 W trên mỗi cổng và tổng ngân sách PoE là 110 W. Khi triển khai thực tế, tổng công suất của các thiết bị PoE kết nối cần được tính toán trong giới hạn ngân sách này.

Switch còn hỗ trợ PoE Watchdog. Tính năng này cho phép các cổng PoE từ 1 đến 8 tự động phát hiện và khởi động lại camera không phản hồi. Đây là chức năng hữu ích đối với hệ thống camera IP cần duy trì hoạt động liên tục và giảm nhu cầu xử lý thủ công khi một thiết bị đầu cuối gặp tình trạng mất phản hồi.

Chế độ Extend và truyền PoE khoảng cách xa

DS-3E1510P-SI hỗ trợ chế độ Extend, trong đó Hikvision công bố khả năng truyền tới 300 m trên các cổng 1 đến 8. Khả năng thực tế còn phụ thuộc vào model camera, chất lượng và điều kiện của tuyến cáp. Vì vậy, khi triển khai đường truyền xa, cần kiểm tra loại cáp, chất lượng đầu nối và điều kiện lắp đặt để bảo đảm kết nối phù hợp với hệ thống.

Tính năng quản lý mạng Layer 2

Điểm đáng chú ý của DS-3E1510P-SI là khả năng quản lý mạng thay vì chỉ hoạt động như một switch PoE thông thường. Thiết bị hỗ trợ VLAN theo IEEE 802.1Q, với VLAN ID cấu hình từ 1-4094 và các chế độ Trunk, Access. VLAN có thể được sử dụng để phân tách các nhóm thiết bị theo kiến trúc mạng được thiết kế.

Switch hỗ trợ STP và RSTP cho chức năng chống vòng lặp, đồng thời hỗ trợ Static Link Aggregation với tối đa 8 nhóm aggregation theo tài liệu kỹ thuật. Ngoài ra còn có SNMPv1/v2c, LLDP, QoS với WRR và SP scheduling, ưu tiên cổng, Port Mirroring, Storm Control, Port Isolation và giới hạn tốc độ vào/ra trên cổng.

Bảo vệ và giám sát hệ thống

DS-3E1510P-SI được trang bị bảo vệ chống xung 6 kV cho các cổng PoE theo tài liệu của Hikvision. Thiết bị cũng hỗ trợ quản lý topology mạng, gửi cảnh báo và theo dõi tình trạng mạng thông qua các nền tảng phần mềm của Hikvision. Những chức năng này giúp người quản trị có thêm thông tin khi kiểm tra trạng thái thiết bị và xử lý sự cố mạng.

Thiết kế và nguồn cấp

Switch sử dụng vỏ kim loại, có thể lắp đặt theo kiểu đặt bàn hoặc treo tường. Kích thước được Hikvision công bố là 217.60 mm × 27.80 mm × 108.55 mm và trọng lượng tịnh 1.21 kg. Nguồn cấp sử dụng 48 V DC, 2.5 A. Công suất tiêu thụ tối đa được công bố là 120 W và công suất khi không tải là 7 W.

Ứng dụng trong hệ thống mạng và camera IP

Với 8 cổng PoE Gigabit, 2 cổng quang Gigabit, ngân sách PoE 110 W và các chức năng quản lý Layer 2, DS-3E1510P-SI có thể được sử dụng làm switch tập trung cho các hệ thống camera IP và mạng Ethernet cần cấp nguồn qua cáp mạng. Các tính năng VLAN, Port Isolation, QoS, STP/RSTP, Link Aggregation, SNMP và PoE Watchdog giúp thiết bị phù hợp với những hệ thống cần tổ chức và quản lý mạng rõ ràng hơn.

Khi lựa chọn DS-3E1510P-SI, cần xác định trước số lượng thiết bị PoE, mức tiêu thụ điện của từng thiết bị, nhu cầu uplink quang, khoảng cách truyền dẫn và cấu trúc VLAN. Với đường truyền sử dụng chế độ Extend, cần kiểm tra điều kiện cáp và thiết bị đầu cuối thay vì chỉ dựa trên khoảng cách lý thuyết.

Hikvision DS-3E1510P-SI là switch Smart Managed 8 cổng PoE Gigabit với 2 cổng quang Gigabit, hỗ trợ IEEE 802.3af/at, ngân sách PoE 110 W, truyền Extend tới 300 m theo điều kiện công bố và nhiều chức năng quản lý Layer 2, phù hợp để xây dựng và quản lý hệ thống mạng kết hợp camera IP.
