Phù hợp cho: Hikvision DS-1LN6-UE-W là cáp mạng CAT6 U/UTP 4 đôi, lõi đồng 0,53 mm, vỏ PVC chuẩn CM, có lõi chữ thập tách đôi dây, cuộn 305 m. Phù hợp đi dây mạng LAN, camera IP, điểm phát Wi-Fi trong văn phòng, nhà ở. Mỗi đoạn Ethernet không quá 100 m; đi ngoài trời nên luồn ống bảo vệ.

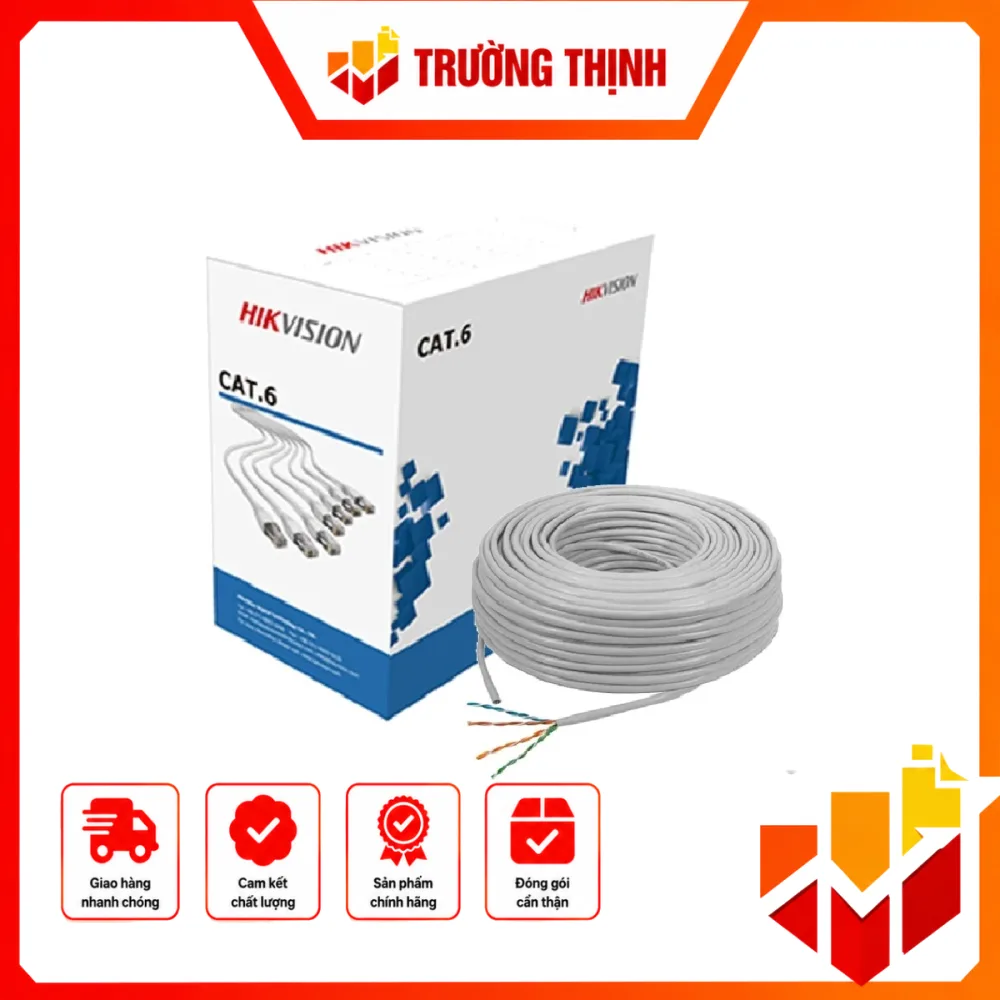

Cáp mạng CAT6 Hikvision DS-1LN6-UE-W
Cáp mạng CAT6 Hikvision DS-1LN6-UE-W – Hikvision DS-1LN6-UE-W là gì?
Hikvision DS-1LN6-UE-W là cáp mạng CAT6 cấu trúc U/UTP 4 đôi, được thiết kế cho hệ thống truyền dữ liệu qua mạng Ethernet. Theo tài liệu kỹ thuật của Hikvision, model này sử dụng dây dẫn đồng trần nguyên chất với hàm lượng đồng 99,95%, đường kính danh định 0,530 mm và cấu trúc 24AWG. Cáp thuộc nhóm U/UTP CAT6-4P-PVC-CM, sử dụng lớp cách điện HDPE và vỏ ngoài PVC.
Hikvision
Cấu tạo và vật liệu của DS-1LN6-UE-W
Điểm đáng chú ý của DS-1LN6-UE-W là lõi dẫn bằng Solid-Bare Copper, hàm lượng đồng 99,95%. Dây dẫn có đường kính 0,530 ± 0,005 mm, kết hợp lớp cách điện HDPE đường kính khoảng 0,95 ± 0,05 mm. Cấu trúc cáp gồm 4 đôi dây với màu lõi theo quy ước White-Blue/Blue, White-Orange/Orange, White-Green/Green và White-Brown/Brown. Tài liệu chính hãng cũng xác nhận cáp có rip-cord để hỗ trợ thao tác khi thi công.
Hikvision
Lớp vỏ ngoài sử dụng PVC, độ dày khoảng 0,55 ± 0,05 mm và đường kính cáp khoảng 5,8 ± 0,50 mm theo tài liệu thông số hiện hành. Vật liệu vỏ đáp ứng RoHS và được xác định là CM; tài liệu kỹ thuật cũng ghi nhận khả năng chịu kéo, lão hóa và uốn lạnh theo các điều kiện thử nghiệm quy định.
Hikvision
Khả năng truyền dẫn
DS-1LN6-UE-W thuộc chuẩn CAT6 với trở kháng 100 ± 15 Ω trong dải tần 1–250 MHz. Độ lệch trễ được công bố không quá 45 ns/100 m và điện trở DC tối đa 9,38 Ω/100 m ở 20°C. Các thông số này giúp cáp đáp ứng yêu cầu truyền dẫn dữ liệu của hệ thống mạng CAT6 khi được thi công đúng kỹ thuật.
Hikvision
Hikvision xác định model DS-1LN6-UE-W theo cấu trúc U/UTP CAT6 4P và các tiêu chuẩn tham chiếu gồm ISO/IEC 11801 và ANSI/TIA-568.2-D trong tài liệu thông số hiện hành. Một datasheet khác của Hikvision cho cùng model cũng ghi nhận tham chiếu ISO/IEC 11801, TIA-568-C.2 và UL444.
Hikvision
Chiều dài và quy cách cuộn cáp
DS-1LN6-UE-W được cung cấp theo cuộn có chiều dài 305 ± 1,5 m. Tài liệu kỹ thuật của Hikvision ghi nhận quy cách đóng gói dạng wooden tray & carton và kích thước bao gói tham khảo cho cuộn 305 m là 400 × 400 × 240 mm. Quy cách cuộn dài phù hợp cho các công trình cần triển khai nhiều tuyến mạng mà không phải nối cáp giữa chừng.
Hikvision
Khả năng chịu môi trường
Khoảng nhiệt độ môi trường được Hikvision công bố cho model này là -20°C đến 75°C. Vỏ cáp có các chỉ tiêu cơ lý trước và sau lão hóa, đồng thời được thử nghiệm uốn lạnh ở -20 ± 2°C trong 4 giờ theo điều kiện quy định. Những thông số này cung cấp cơ sở kỹ thuật để lựa chọn cáp cho các hệ thống mạng trong phạm vi môi trường phù hợp với thông số nhà sản xuất.
Hikvision
Ứng dụng của cáp mạng Hikvision DS-1LN6-UE-W
- Thi công hệ thống mạng LAN sử dụng chuẩn CAT6.
- Kết nối các thiết bị mạng Ethernet trong văn phòng, cửa hàng, nhà xưởng và công trình.
- Triển khai hệ thống camera IP sử dụng hạ tầng mạng có dây.
- Làm đường truyền cho các thiết bị mạng cần cáp U/UTP CAT6 lõi đồng.
- Sử dụng cho các dự án cần cuộn cáp dài 305 m và thông số kỹ thuật được xác minh rõ ràng.
Thông số kỹ thuật nổi bật
| Thông số | Giá trị |
|---|---|
| Model | DS-1LN6-UE-W |
| Danh mục | Cat.6 |
| Cấu trúc | U/UTP CAT6-4P-PVC-CM |
| Dây dẫn | Solid-Bare Copper, 99,95% |
| Đường kính dây dẫn | 0,530 ± 0,005 mm, 24AWG |
| Vật liệu cách điện | HDPE |
| Vỏ cáp | PVC, CM |
| Đường kính ngoài | 5,8 ± 0,50 mm |
| Chiều dài cuộn | 305 ± 1,5 m |
| Trở kháng | 100 ± 15 Ω tại 1–250 MHz |
| Độ lệch trễ | ≤ 45 ns/100 m |
| Điện trở DC | ≤ 9,38 Ω/100 m |
| Nhiệt độ môi trường | -20°C đến 75°C |
Lưu ý khi lựa chọn và thi công
Để khai thác đúng khả năng của cáp CAT6, cần lựa chọn đầu nối, patch panel và các phụ kiện tương thích với chuẩn cáp, đồng thời tuân thủ bán kính uốn và quy trình thi công phù hợp. Không nên kéo căng, bẻ gập hoặc làm tổn thương lớp vỏ trong quá trình lắp đặt. Hiệu quả truyền dẫn thực tế còn phụ thuộc vào chất lượng đầu cuối, thiết bị mạng, chiều dài tuyến và điều kiện thi công.
Hikvision DS-1LN6-UE-W là lựa chọn cáp mạng CAT6 U/UTP lõi đồng nguyên chất dành cho các hệ thống cần hạ tầng truyền dẫn ổn định, với cấu trúc 4 đôi, vỏ PVC-CM, cuộn 305 m và bộ thông số kỹ thuật được nhà sản xuất công bố rõ ràng.
