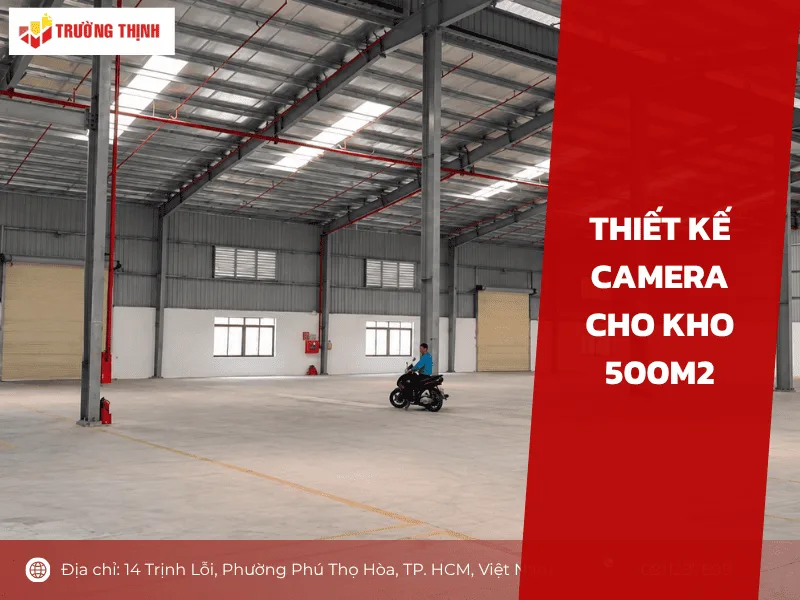

Thiết kế camera cho kho 500m2: Bố trí, lưu trữ và vận hành

Thiết kế camera cho kho 500m2 là bài toán phối hợp giữa luồng vận hành hàng hóa, chiều cao dãy kệ và các điểm kiểm đếm trọng yếu thay vì chỉ ước lượng theo diện tích sàn. Tùy thuộc vào kho kệ thấp thông thoáng hay kệ cao xe nâng nhiều tầng, một phương án tối ưu thường cần từ 6 đến 10 camera bố trí chuẩn xác tại cửa xuất nhập, lối đi giữa các kệ và bàn đóng gói; giúp xóa bỏ hoàn toàn điểm mù, ghi nhận chi tiết sự kiện và tối ưu dung lượng lưu trữ 15–30 ngày mà không lãng phí chi phí đầu tư.

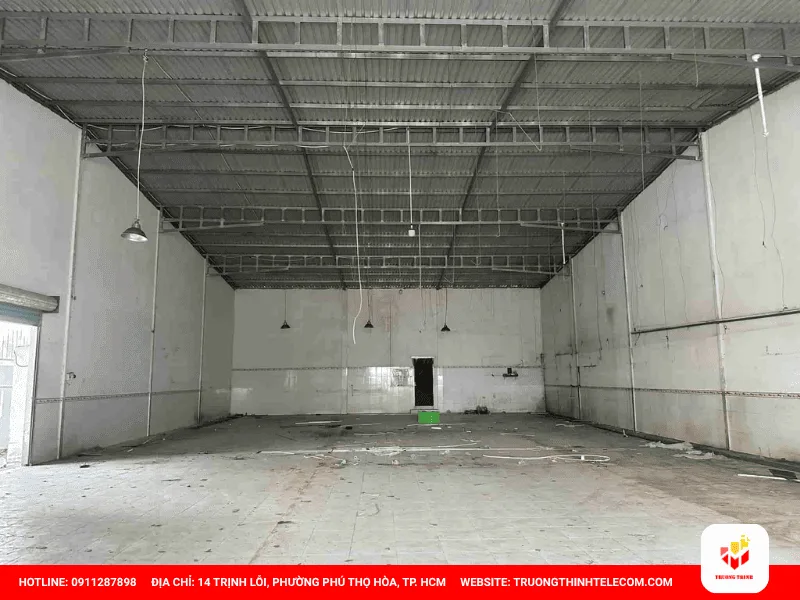

Thiết kế camera cho kho 500m2 cần xác định điều gì trước tiên?

Trước khi chọn camera, cần xác định hệ thống phải ghi nhận những sự kiện nào, xảy ra ở đâu và cần xem lại hình ảnh ở mức chi tiết nào. Đây là cơ sở để lập sơ đồ bố trí và xác định cấu hình thiết bị thay vì chọn số lượng camera theo một định mức diện tích có sẵn.

Về bản chất, thiết kế hệ thống camera kho hàng là việc phối hợp bốn thành phần vùng quan sát, thiết bị ghi hình, hạ tầng truyền dẫn và phương án lưu trữ. Các thành phần này phải đáp ứng cùng một mục tiêu. Camera có hình ảnh rõ nhưng đặt sai hướng vẫn có thể bỏ sót điểm giao nhận; hệ thống có đủ góc nhìn nhưng ổ lưu trữ không đáp ứng thời gian yêu cầu cũng khó phục vụ việc tra cứu sự cố. Với kho 500m2, hồ sơ thiết kế ban đầu nên thể hiện những nội dung sau:

• Mặt bằng giám sát: đánh dấu cửa ra vào, khu kiểm đếm, dãy kệ, lối đi, khu đóng gói và các khu vực cần theo dõi khác.
• Vị trí và hướng camera: thể hiện điểm lắp dự kiến, hướng nhìn, vùng quan sát hữu dụng và các vị trí có khả năng bị che khuất.
• Sơ đồ kết nối: xác định đường cáp, nguồn cấp, switch mạng, đầu ghi hoặc thiết bị lưu trữ liên quan.
• Yêu cầu vận hành: xác định thời gian lưu hình, người được xem lại video, thời điểm cần giám sát và tiêu chí nghiệm thu.

Ví dụ, hai kho cùng có diện tích sàn 500m2 nhưng có thể cần phương án khác nhau. Kho thứ nhất chứa thùng hàng thấp, lối đi rộng và ít vách ngăn có thể dễ tổ chức các vùng quan sát liên tục. Kho thứ hai sử dụng kệ cao sát trần, có nhiều góc khuất và khu đóng gói riêng cần được đánh giá theo từng khu vực, thay vì giả định một góc nhìn rộng có thể bao phủ toàn bộ.

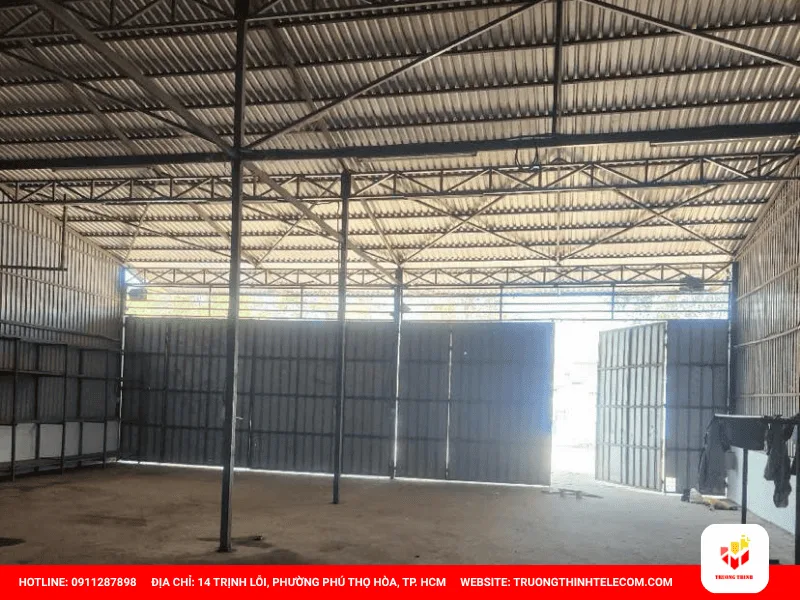

Chia mặt bằng kho theo luồng hàng để lập sơ đồ giám sát

Cách lập sơ đồ camera dễ kiểm chứng là đi theo luồng hàng hóa: hàng được đưa vào kho, kiểm đếm, chuyển đến vị trí lưu trữ, lấy ra để xử lý và đưa qua cửa xuất. Từ từng công đoạn, người thiết kế xác định sự kiện cần ghi nhận rồi mới chọn vị trí quan sát. Cách làm này giúp tránh bố trí nhiều camera ở cùng một vùng trong khi điểm giao nhận hoặc lối đi quan trọng lại chưa được bao phủ.

Không phải kho nào cũng có đầy đủ các khu chức năng giống nhau. Bảng dưới đây là khung tham khảo; chỉ giữ lại những khu vực thực sự có trong mặt bằng cần thiết kế.

Camera IP còn phụ thuộc vào hạ tầng kết nối để truyền hình ảnh về nơi quản lý và lưu trữ. Khi cần đánh giá tuyến cáp, vị trí thiết bị mạng và khả năng dự phòng đường kết nối, có thể tham khảo bài thi công mạng LAN kho hàng. Nội dung mạng nội bộ cần được phối hợp với sơ đồ camera ngay từ đầu để hạn chế việc phải đi lại cáp khi hệ thống đã hoạt động.

Nếu nhà xưởng của bạn hơn 500m2 hãy tham khảo ngay Tư vấn & Thiết kế hệ thống camera nhà xưởng 1000m2

Thiết kế camera cho kho 500m2 theo từng mục đích sử dụng

COMBO 1: Kho thương mại điện tử / Fulfillment (Soi mã vận đơn & đóng gói)

• Bối cảnh thực tế: Kho 500m² đóng gói hàng online (Shopee, TikTok, Lazada), nhiều bàn thao tác, hàng hóa nhỏ dễ thất thoát. Thường xuyên phát sinh tranh chấp giao thiếu/nhầm hàng hoặc khiếu nại bưu cục làm móp vỡ.
• Yêu cầu kỹ thuật: Camera cự ly gần phải thấy rõ từng nét chữ/barcode trên mã vận đơn (AWB), thu âm thanh gói hàng và lưu trữ tối thiểu 30 ngày để xử lý khiếu nại.

COMBO 2: Kho Logistics kệ cao Pallet (Xe nâng chạy liên tục & Cửa ngược sáng)

• Bối cảnh thực tế: Kệ pallet Selective cao 5m – 7m sát mái tôn, tạo thành các “hẻm sâu” rất tối. Xe nâng di chuyển liên tục cồng kềnh dễ va quẹt. Cửa cuốn xuất nhập hàng thường xuyên bị ngược sáng cực mạnh khi mở đón xe tải ban ngày.
• Yêu cầu kỹ thuật: Không dùng camera góc rộng cố định (sẽ bị kệ che khuất). Cần camera Zoom quang học để phóng tầm nhìn sâu vào cuối lối đi, vỏ chống va đập IK10 và chống ngược sáng thực WDR.

COMBO 3: Kho hàng giá trị cao (Linh kiện, dược phẩm) & Chống trộm ban đêm

• Bối cảnh thực tế: Chứa linh kiện máy móc, vi mạch, mỹ phẩm đắt tiền. Đêm đóng cửa hoàn toàn không có người trực bên trong. Nguy cơ rủi ro cao về đột nhập cạy cửa, trèo mái tôn hoặc thất thoát nội bộ.
• Yêu cầu kỹ thuật: Cần camera PTZ quay quét tuần tra tự động, tính năng phân tích người/phương tiện AI (AcuSense), có còi hú và đèn chớp răn đe chủ động tại chỗ, chống cắt điện phá hoại.

COMBO 4: Kho trung chuyển bốc dỡ ca đêm (Cross-docking / Logistics chặng cuối)

• Bối cảnh thực tế: Hàng nhập ban ngày và bốc dỡ, phân loại xuất đi liên tục từ 21h đến 5h sáng. Đèn pha xe tải/ba gác rọi thẳng vào kho gây lóa ống kính. Nhân viên di chuyển liên tục trong điều kiện ánh sáng nhập nhòe.
• Yêu cầu kỹ thuật: Bắt buộc camera có khẩu độ siêu lớn F1.0 (ColorVu) để giữ khung hình có màu ban đêm rõ ràng, không bị nhòe vệt bóng ma khi nhân viên khuân vác, chống lóa đèn xe.

COMBO 5: Kho tiêu dùng kệ thấp / Thuê mặt bằng ngắn hạn (Không đục tường, dễ di dời)

• Bối cảnh thực tế: Kho chứa bia, nước ngọt, bao bì, gia dụng đặt trên pallet sàn hoặc kệ 1 tầng thông thoáng. Mặt bằng thuê ngắn hạn (1–2 năm), chủ kho không muốn kéo dây cáp mạng phức tạp, cần thi công nhanh, xem linh hoạt trên điện thoại và dễ tháo dỡ mang đi.
• Yêu cầu kỹ thuật: Sử dụng Camera Wifi thông minh chuyên dụng ngoài trời/trong nhà (Ezviz/Imou), ưu tiên dòng mắt kép (Dual-lens) để giảm thiểu tối đa số lượng thiết bị lắp đặt.

>> Tham khảo thêm các camera nhà xưởng tại Top 10 camera nhà xưởng tốt bán chạy hiện nay

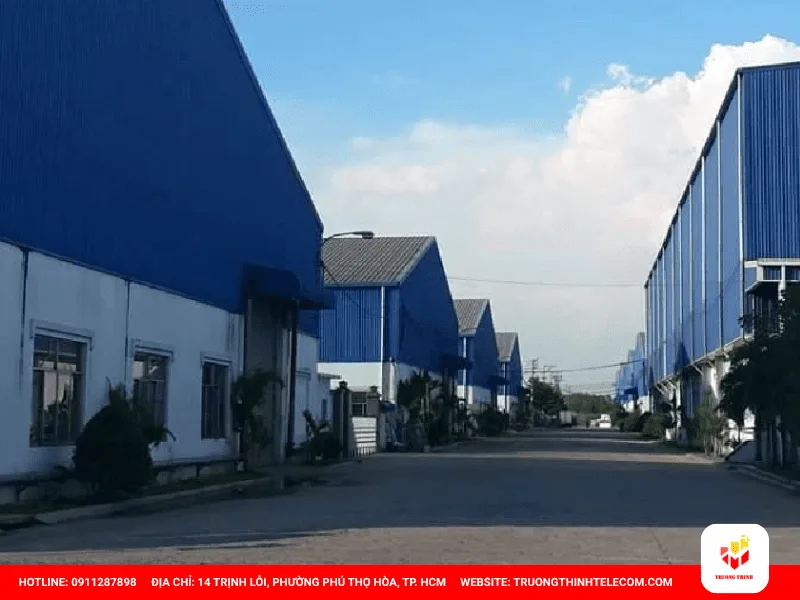

Từ bản vẽ đến vị trí lắp kiểm tra góc nhìn, độ cao và vật cản

Vị trí lắp camera quyết định khu vực nào xuất hiện trong khung hình và mức độ chi tiết có thể quan sát tại khoảng cách thực tế. Ba yếu tố cần xem xét cùng nhau là góc nhìn của ống kính, khoảng cách đến mục tiêu và yêu cầu hình ảnh. Chỉ tăng độ phân giải không tự động khắc phục được việc đặt camera quá xa hoặc bị kệ hàng che khuất.

Góc nhìn rộng phù hợp để theo dõi diễn biến chung trong một khu vực, nhưng khi mục tiêu nằm xa, hình ảnh của từng chi tiết có thể chiếm ít điểm ảnh hơn. Ngược lại, góc nhìn hẹp tập trung nhiều hơn vào một vùng nhưng có thể bỏ qua hoạt động ở hai bên. Do đó, cần phân biệt rõ hai nhiệm vụ: ghi nhận có người hoặc phương tiện xuất hiện và quan sát đủ chi tiết để đối chiếu một thao tác cụ thể.

Ví dụ, camera đặt ở đầu lối đi có thể ghi nhận người di chuyển giữa hai dãy kệ. Tuy nhiên, nếu các kệ cao che phần lớn tầm nhìn ngang, camera có thể chỉ ghi được một phần hành lang. Nâng thiết bị lên cao hơn không phải lúc nào cũng giải quyết được vấn đề, bởi góc nhìn từ trên xuống có thể làm giảm chi tiết ở mặt người hoặc bề mặt hàng hóa. Cần thử vị trí và hướng lắp trước khi cố định thiết bị.

Trong quá trình khảo sát, nên kiểm tra các điều kiện sau:

• Ban ngày: đánh giá hình ảnh ở khu vực có ánh sáng tự nhiên, đặc biệt tại cửa kho hoặc cửa cuốn.
• Ban đêm: kiểm tra khi đèn kho giảm sáng hoặc tắt theo lịch vận hành; không mặc định hình ảnh ban đêm sẽ giống ban ngày.
• Ngược sáng: thử quan sát khi cửa mở và nguồn sáng phía ngoài mạnh hơn bên trong.
• Vật cản động: kiểm tra khi xe nâng, nhân viên hoặc kiện hàng đi qua các vị trí thường xuyên phát sinh hoạt động.
• Điều kiện lắp đặt: xem xét bụi, rung động, độ chắc chắn của giá đỡ và khả năng tiếp cận để vệ sinh hoặc bảo trì.

Đối với khu vực cần ghi nhận chi tiết tại điểm kiểm đếm, hãy thử hình ảnh ở đúng khoảng cách và tư thế thao tác dự kiến. Với khu lưu trữ, hãy quan sát cả khi hàng hóa được xếp đầy, không chỉ lúc kho còn trống. Một phép thử tại hiện trường có giá trị hơn việc chỉ đánh giá góc nhìn dựa trên thông số quảng cáo.

Nếu cần triển khai trên mặt bằng thực tế, có thể tham khảo dịch vụ lắp đặt camera nhà xưởng để đối chiếu yêu cầu giám sát với điều kiện công trình. Danh mục thiết bị chỉ nên chốt sau khi xác minh được vùng quan sát, đường truyền và yêu cầu lưu hình.

Thiết kế camera cho kho 500m2 cần bắt đầu từ luồng hàng và sự kiện cần ghi nhận, sau đó mới xác định vị trí lắp, góc nhìn, thiết bị, đường truyền và dung lượng lưu video. Diện tích sàn là dữ liệu tham khảo, không phải căn cứ duy nhất để tính số camera. Kệ hàng, chiều cao lắp, điều kiện ánh sáng và mức độ chi tiết cần xem lại đều có thể làm thay đổi phương án. Một thiết kế có thể sử dụng lâu dài cần được kiểm chứng bằng hình ảnh thử, nghiệm thu theo tình huống vận hành và lưu hồ sơ để bảo trì. Khi mặt bằng thay đổi, sơ đồ vùng quan sát và các điểm khuất cũng cần được rà soát l
