Hướng dẫn lắp đặt camera bằng cáp quang chi tiết

Nếu bạn đang tìm kiếm hướng dẫn lắp đặt camera bằng cáp quang đúng kỹ thuật. Thì bài viết này dưới đây chính là dành cho bạn. Việc sử dụng cáp quang trong hệ thống giám sát sẽ giúp truyền tải dữ liệu ổn định, nhanh chóng và hạn chế suy hao tín hiệu trên khoảng cách xa. Dưới đây là hướng dẫn lắp đặt camera bằng cáp quang chi tiết từng bước mà chúng tôi đã tổng hợp cho bạn.

Lắp camera bằng cáp quang là gì?

Lắp camera bằng cáp quang là phương pháp kết nối hệ thống camera giám sát với đầu ghi hình hoặc trung tâm điều khiển thông qua sợi cáp quang thay vì sử dụng cáp đồng trục hay cáp mạng thông thường. Nhờ truyền tín hiệu bằng ánh sáng, cáp quang mang lại ưu điểm vượt trội về tốc độ, khoảng cách truyền và khả năng chống nhiễu.

Giải pháp này phù hợp với cả hệ thống camera IP lẫn camera analog, thường được kết hợp với các thiết bị hỗ trợ như converter quang điện, switch SFP hoặc media converter để chuyển đổi tín hiệu điện – quang một cách hiệu quả.

Trường hợp nên lắp camera bằng cáp quang

• Khoảng cách giữa camera và đầu ghi quá xa: Nếu dây cáp dài trên 100m (đối với cáp mạng Cat5/6) hoặc 300m (với cáp đồng trục), tín hiệu sẽ bị giảm mạnh. Cáp quang cho phép truyền tải lên đến hàng chục kilomet mà không làm giảm chất lượng hình ảnh.
• Yêu cầu chất lượng giám sát cao: Các loại camera 2MP, 4MP, 8MP hoặc camera AI cần có hệ thống truyền tải ổn định, tránh việc mất dữ liệu – Điều mà cáp quang làm rất tốt.
• Môi trường có nhiều nhiễu điện từ: Tại những nơi có máy móc công suất cao hoạt động, cáp mạng hoặc cáp đồng dễ bị ảnh hưởng bởi nhiễu, trong khi cáp quang hoàn toàn không bị tác động.
• Hệ thống giám sát với quy mô lớn: Dùng cho các nhà xưởng, khu công nghiệp, chung cư hay hệ thống giám sát giao thông… nơi có nhiều camera được đặt ở xa.
• Cần sự ổn định liên tục 24/7: Đối với những hệ thống yêu cầu hoạt động không ngừng nghỉ, cáp quang mang đến độ bền bỉ và sự ổn định lâu dài.

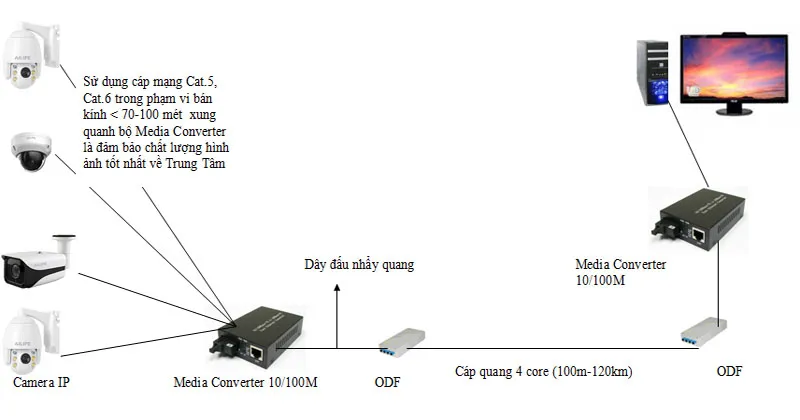

Hệ thống camera dùng cáp quang gồm những gì?

Trong một hệ thống camera giám sát, nếu được sử dụng cáp quang có vẻ phức tạp. Nhưng trên thực tế không quá khó nếu bạn hiểu rõ vai trò của từng thiết bị. Dưới đây là các thành phần chính không thể thiếu khi lắp đặt cáp quang cho camera:

1.     Camera IP/Analog hỗ trợ kết nối quang

Đây là thiết bị quan trọng nhất, giúp quan sát mọi hoạt động. Camera có thể là loại IP (kết nối qua mạng) hoặc Analog (kết nối với đầu ghi), nhưng cần có cổng hoặc thiết bị chuyển đổi để kết nối với đường dây quang.

• Đặc điểm nổi bật:
  • Hình ảnh rõ nét.
  • Truyền tải khoảng cách xa nhờ vào cáp quang.
  • Một số loại cao cấp tích hợp cổng SFP để cắm trực tiếp module quang.

2.     Media Converter

Thiết bị trung gian này chuyển đổi tín hiệu điện từ camera hoặc đầu ghi thành tín hiệu quang để truyền qua cáp và ngược lại. Khi lắp camera bằng cáp quang, bạn cần dây nhảy quang để kết nối Converter với Switch.

3.     Cáp quang

• Cáp quang – đây được coi là “xương sống” của hệ thống. Tùy vào khoảng cách và điều kiện thi công, bạn sẽ chọn loại cáp phù hợp.
• Các loại cáp quang phổ biến gồm 1FO, 2FO, 4FO, 8FO,… nhưng chủ yếu có 2 loại cần lưu ý:
  • Singlemode: có khả năng truyền xa tới hàng chục km, lõi nhỏ.
  • Multimode: phù hợp với khoảng cách ngắn dưới 2km và giá cả hợp lý hơn.

4.     Switch mạng hỗ trợ cổng quang (Switch SFP)

Switch SFP là thiết bị có khe cắm module quang SFP, cho phép kết nối trực tiếp với cáp quang mà không cần converter. Bạn cũng có thể dùng Switch thường hoặc Switch POE nhưng cần phải kết nối với converter qua dây nhảy.

5.     Hộp phối quang (ODF), đầu nối SC/LC, Patch Cord

Trong hệ thống camera sử dụng cáp quang, các thiết bị như hộp ODF, đầu nối SC/LC và dây Patch Cord rất quan trọng. Chức nay của 3 thiết bị này là:

• Hộp ODF tổ chức và phân phối sợi quang đến nhiều hướng khác nhau.
• Đầu nối SC/LC bảo đảm kết nối chắc chắn giữa dây quang và thiết bị, tránh mất tín hiệu.
• Patch Cord là dây quang ngắn, tiện lợi dùng để kết nối nhanh giữa thiết bị và hộp ODF.

Ba thiết bị này giúp cho hệ thống gọn gàng, dễ bảo trì, nâng cao độ ổn định và hạn chế bụi bẩn gây suy hao tín hiệu. Đây là thành phần không thể thiếu trong các hệ thống giám sát lớn hoặc lắp đặt chuyên nghiệp.

Ngoài ra, tùy vào dự án cụ thể, có thể cần thêm các thiết bị khác để hỗ trợ việc lắp đặt camera bằng cáp quang thuận tiện hơn. Bao gồm nguồn cấp điện cho camera và switch, converter, ổ cứng, đầu ghi hình (NVR/DVR), tủ rack,…

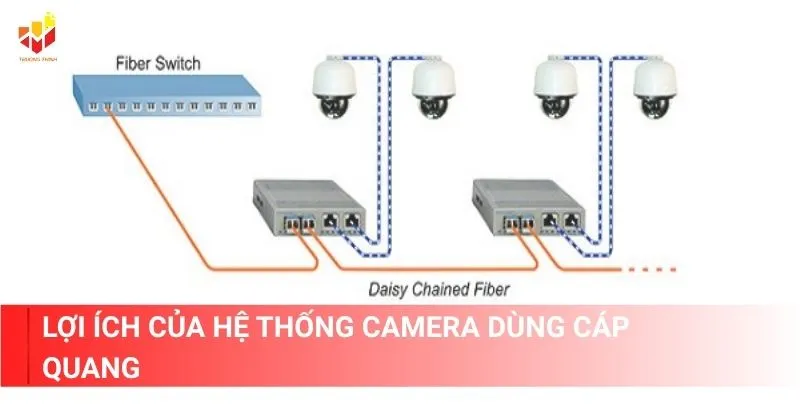

Lợi ích của hệ thống camera dùng cáp quang

Hệ thống camera dùng cáp quang ngày càng được ưa chuộng nhờ khả năng truyền tải dữ liệu nhanh chóng. Ổn định và hỗ trợ giám sát khu vực từ xa hiệu quả. Hãy cùng khám phá những lợi ích nổi bật của hệ thống camera dùng cáp quang sau đây:

• Truyền tín hiệu xa đạt hiệu quả vượt trội: Hệ thống này có khả năng kết nối mượt mà ở khoảng cách từ vài trăm mét cho đến hơn 20km mà không cần sử dụng bộ khuếch đại. Như vậy sẽ giúp bạn tiết kiệm được chi phí và nâng cao độ tin cậy trong việc truyền tải tín hiệu.
• Độ ổn định cao: Hệ thống này không bị ảnh hưởng bởi nhiễu điện từ và nhiễu sóng như khi sử dụng cáp đồng, Vì vậy, nó rất thích hợp cho việc lắp đặt camera tại các nhà máy, hầm mỏ hay các trạm điện…
• Hỗ trợ hình ảnh chất lượng cao: Thiết bị cho phép truyền tải hàng trăm camera có độ phân giải 4K mà không gặp phải tình trạng nghẽn băng thông, điều này tạo điều kiện tốt nhất cho việc giám sát và thu thập hình ảnh sắc nét.
• Thi công linh hoạt và dễ dàng mở rộng: Người dùng chỉ cần đầu tư vào hệ thống tuyến trục chính, và khi cần thêm camera, họ chỉ cần gắn thêm các module mà vẫn đảm bảo tính hiệu quả của hệ thống.
• Tuổi thọ cao và bền bỉ: Sản phẩm được thiết kế chống ăn mòn và có khả năng chịu lực tốt, với tuổi thọ từ 15 đến 25 năm nếu được thi công theo đúng tiêu chuẩn, điều này giúp giảm thiểu chi phí bảo trì.
• Tiết kiệm chi phí lâu dài: Hệ thống này giúp hạn chế việc bảo trì và không cần nâng cấp định kỳ như mạng đồng, từ đó tiết kiệm đáng kể về mặt chi phí trong thời gian dài.

Hướng dẫn lắp đặt camera bằng cáp quang

Sau khi đã tìm hiểu rõ về các thành phần thiết bị trong hệ thống camera dùng cáp quang rồi. Chắc hẳn là bạn cũng muốn bắt tay vào làm việc rồi chứ nhỉ. Dưới đây là hướng dẫn lắp đặt camera bằng cáp quang chi tiết mà chúng tôi đã tổng hợp. Cùng tham khảo các bước sau đây ngay nhé:

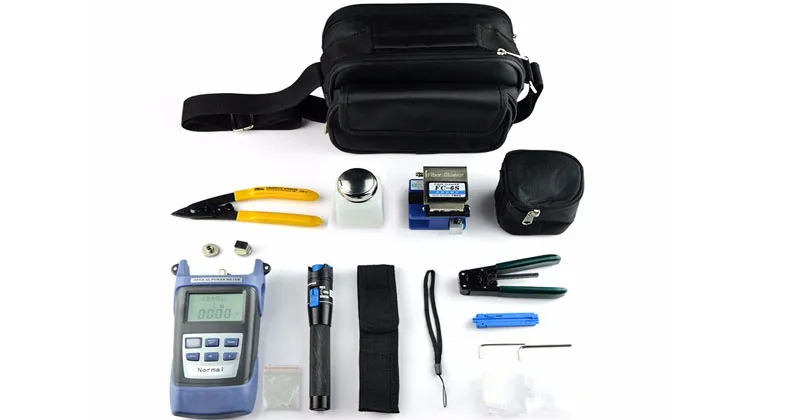

Bước 1: Chuẩn bị thiết bị và dụng cụ cần thiết

• Camera IP với kết nối quang (Hoặc sử dụng bộ chuyển đổi quang điện).
• Cáp quang (Singlemode hoặc multimode tùy theo nhu cầu).
• Bộ converter quang – Điện RJ45 hoặc switch quang.
• Bộ chia quang, hàn nối quang hoặc dây nhảy quang nếu cần thiết.
• Nguồn điện cho camera, đầu ghi NVR, ổ cứng và màn hình giám sát.
• Dụng cụ thi công như kéo cáp, dụng cụ hàn nối, máy thử tín hiệu…

Bước 2: Lập sơ đồ và đo khoảng cách lắp đặt

• Xác định vị trí lắp đặt mỗi camera.
• Đo khoảng cách từ camera đến tủ trung tâm hoặc NVR.
• Tính toán chiều dài cáp quang cần sử dụng và các phụ kiện đi kèm.

Bước 3: Thi công lắp đặt cáp quang

• Luồn cáp qua ống gen hoặc lắp đặt nổi tùy theo địa hình.
• Tránh để cáp gần thiết bị điện có công suất lớn.
• Bảo vệ đầu sợi cáp quang khỏi bụi bẩn và tình trạng gãy trong quá trình thi công.

Bước 4: Hàn nối hoặc kết nối đầu cáp quang

• Nếu dùng dây hàn nối: sử dụng máy hàn quang để kết nối hai đầu sợi.
• Nếu dùng dây nhảy quang: cắm trực tiếp vào converter hoặc switch.
• Kiểm tra chất lượng đường truyền bằng máy đo công suất tín hiệu.

Bước 5: Kết nối thiết bị và cấu hình hệ thống

• Cắm dây mạng từ converter quang vào camera và NVR.
• Cung cấp nguồn cho các thiết bị.
• Cấu hình địa chỉ IP cho camera và đầu ghi để đảm bảo nhận tín hiệu hình ảnh.

Bước 6: Kiểm tra và hoàn thiện hệ thống

• Tiến hành kiểm tra hình ảnh từ từng camera.
• Tối ưu hóa sắp xếp dây cáp và gắn cố định thiết bị.
• Ghi chú các vị trí, địa chỉ IP camera để dễ dàng quản lý.

Việc lắp đặt camera bằng cáp quang đòi hỏi kiến thức kỹ thuật nhất định, nhưng sẽ mang lại hệ thống giám sát ổn định và hiệu quả. Nếu thực hiện đúng các bước hướng dẫn lắp đặt camera bằng cáp quang này. Hệ thống sẽ hoạt động tốt, đảm bảo hình ảnh sắc nét từ mọi góc nhìn.
