Hướng dẫn sử dụng bàn điều khiển DS-1200KI

Hướng dẫn sử dụng bàn điều khiển DS-1200KI

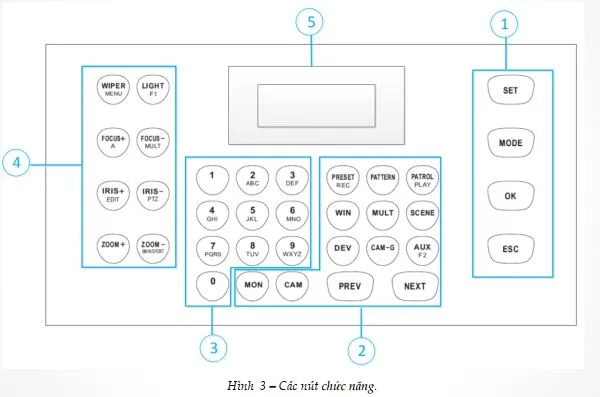

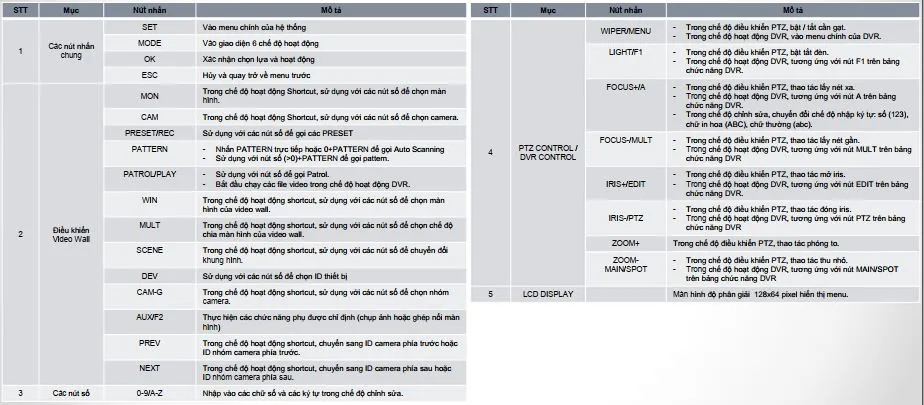

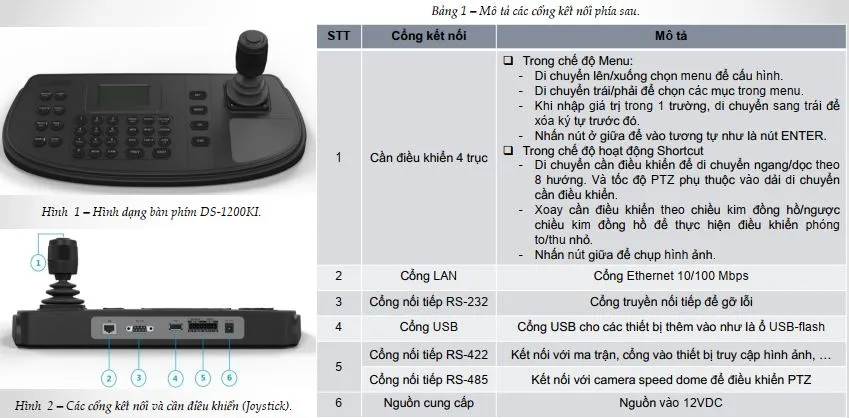

Giới thiệu bàn điều khiển DS-1200KI

Cấu hình cơ bản bàn điều khiển

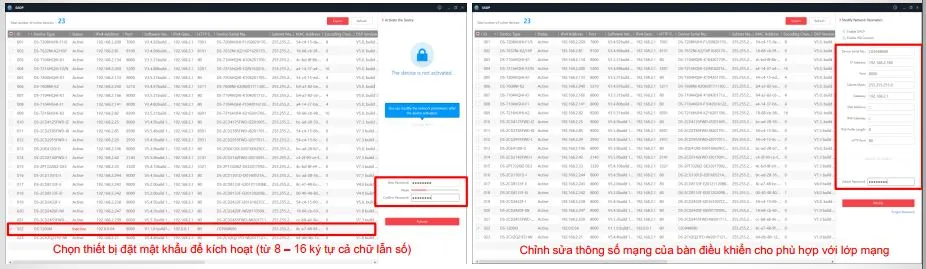

Kích hoạt thiết bị bằng phần mềm SADP

Kích hoạt trực tiếp trên thiết bị

– Trong chế độ chỉnh sửa, nhấn nút FOCUS+/A trên bảng điều khiển để chuyển đổi chế độ nhập ký tự: chữ số (123), chữ in hoa (ABC) và chữ thường (abc).
– Sau khi nhập mật khẩu, nhấn nút OK trên bàn điều khiển hoặc nhấn nút ở giữa cần điều khiển để xác nhận.
– Sau khi kích hoạt, cần chỉnh lại ngày tháng và thời gian cho đúng.

Đăng nhập bàn điều khiển trực tiếp

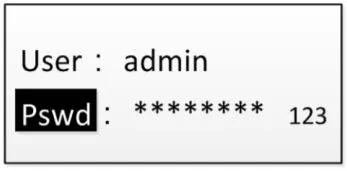

– Vào giao diện Login trên bàn điều khiển, nhập User và Pswd của bàn điều khiển.

– Nhấn nút OK để truy cập vào giao diện hoạt động của bàn điều khiển.
– Trong hộp thoại Login, nếu nhập sai mật khẩu 7 lần đối với người dùng Admin hoặc 5 lần với tài khoản Operator, tài khoản người
dùng hiện tại sẽ bị khóa trong 30 phút.

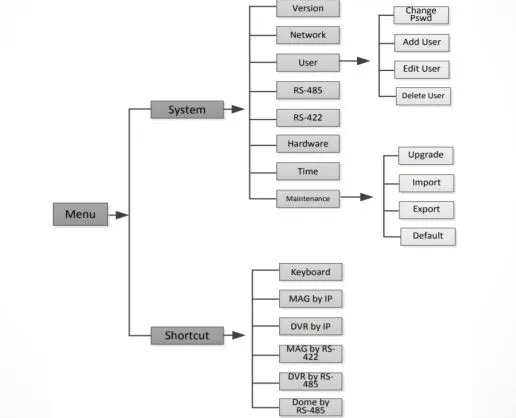

Menu cấu hình hệ thống trực tiếp trên bàn điều khiển sau khi Login

Đăng nhập bàn điều khiển trên trình duyệt

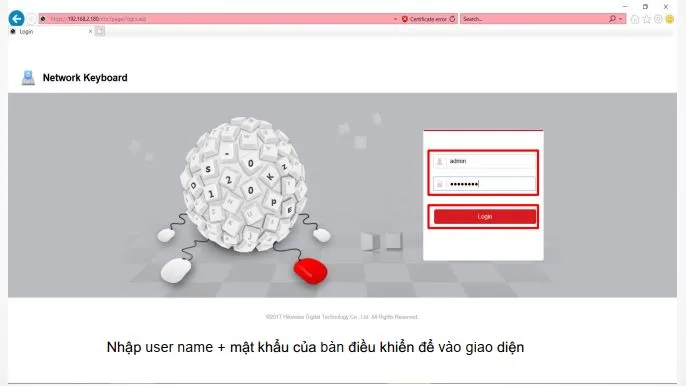

Mở trình duyệt web, đăng nhập địa chỉ (https://IP Address ) của thiết bị.

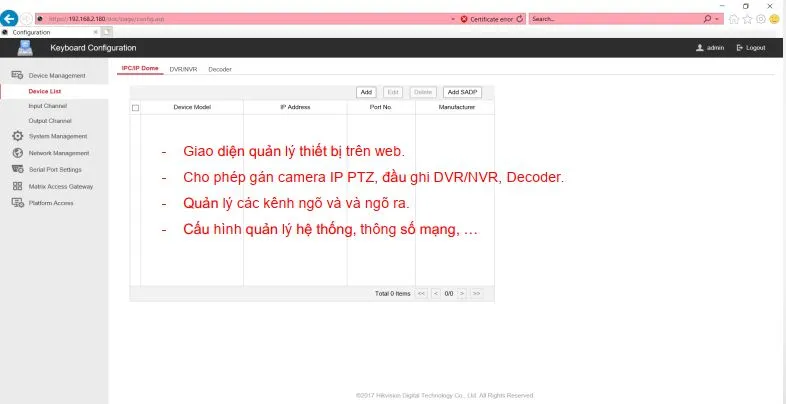

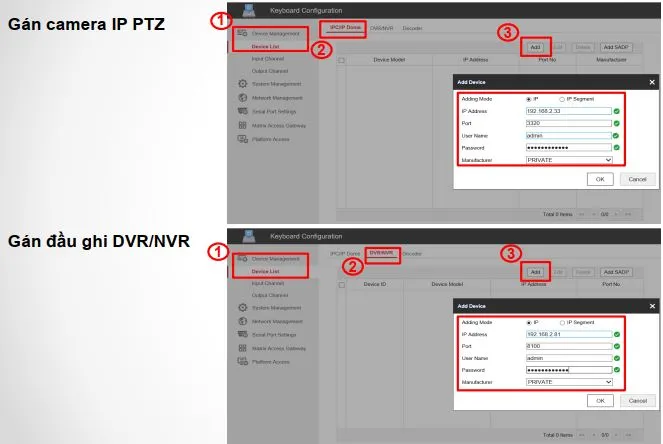

Quản lý thiết bị bằng trình duyệt web

– Trên giao diện Login, nhập user và mật khẩu để vào thiết bị

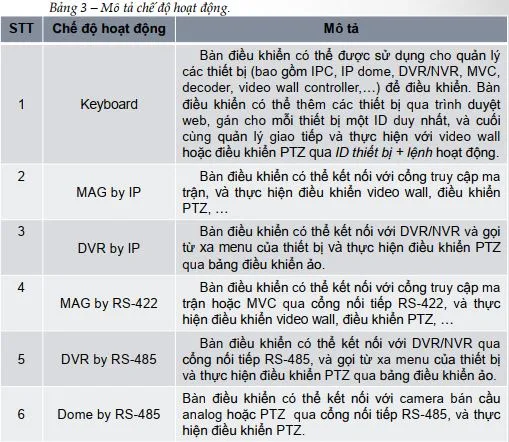

– Nhấn nút MODE trên bảng điều khiển để vào chế độ hoạt động cho các thiết bị khác nhau.

– Sử dụng cần điều khiển để chọn chế độ hoạt động và nhấn nút OK vào chế độ hoạt động.

Hoạt động của bàn điều khiển

Điều khiển camera IP PTZ

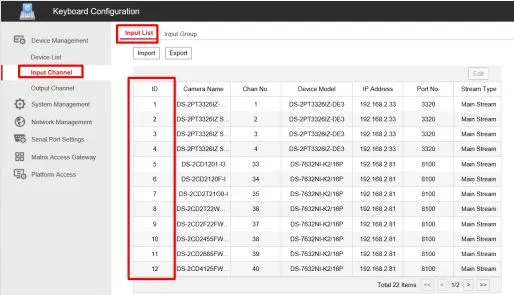

– Chọn chế độ hoạt động là Keyboard  nhấn trực tiếp Num + CAM để chọn camera PTZ cần điều khiển. Trong đó Num là ID của camera IP PTZ được gán vào bàn điều khiển (hiển thị trong mục Input Channel).

– Nhấn Num + PRESET để gọi các điểm preset đã được cấu hình bằng máy tính

– Nhấn Num + PATROL để gọi các patrol đã được cấu hình bằng máy tính.
– Nhấn Num + PATTERN để gọi các pattern đã được cấu hình bằng máy tính.
Lưu ý: có thể gọi Auto Scan bằng cách nhấn 0 + PATTERN

Điều khiển đầu ghi DVR/NVR

– Chọn chế độ hoạt động là DVR by IP trên bàn điều khiển.
– Nhấn các nút Num + DEV trên bàn điều khiển để chọn ID thiết bị (xem trong mục Device Management  Device List  DVR/NVR)

– KEY: cho phép nhập các lệnh vào để điều khiển DVR/NVR.
– Một và lệnh điều khiển cơ bản:
+ Nhấn FOCUS-/MULT (nhấn nhiều lần sẽ cho phép chọn các kiểu sắp xếp khung hình trên màn hình tương ứng).
+ Nhấn ZOOM-/MAIN/SPOT: để chọn chuyển đổi giữa các ngõ ra xuất hình khác nhau (HDMI/VGA/CVBS).
+ Nhấn IRIS-/PTZ  Num (vị trí kênh camera PTZ tương ứng trên đầu ghi) để điều khiển kênh PTZ đã gán vào đầu ghi.
+ Nhấn Num + PRESET / Num + PATROL / Num + PATTERN (Num : các nút từ 1 -> 9) để gọi các preset / patrol / pattern tương ứng.
+ Nhấn WIPER/MENU để gọi Menu chính của đầu ghi DVR/NVR.

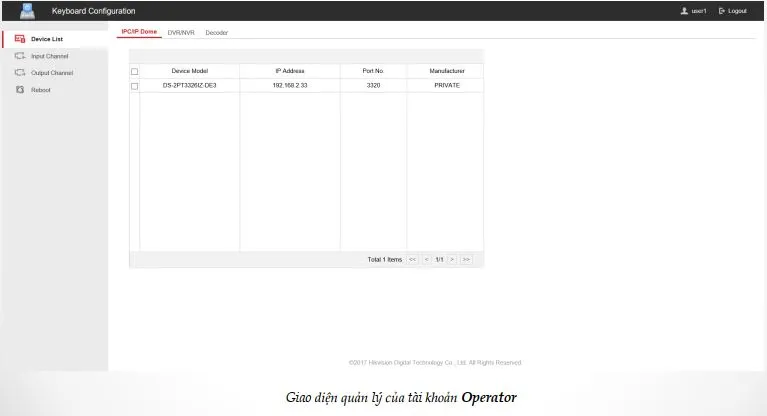

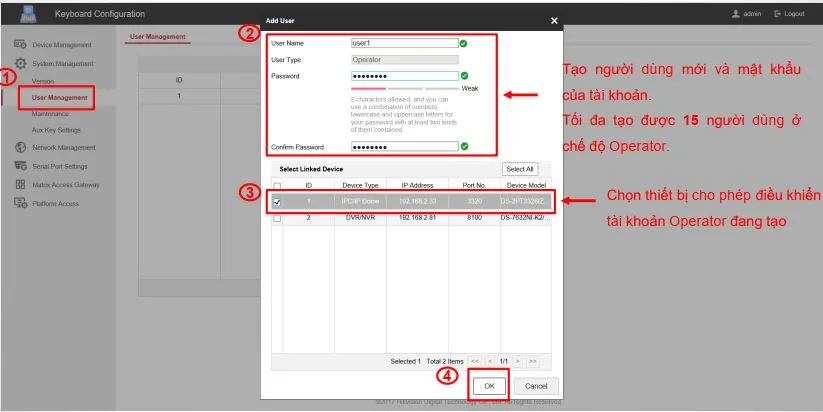

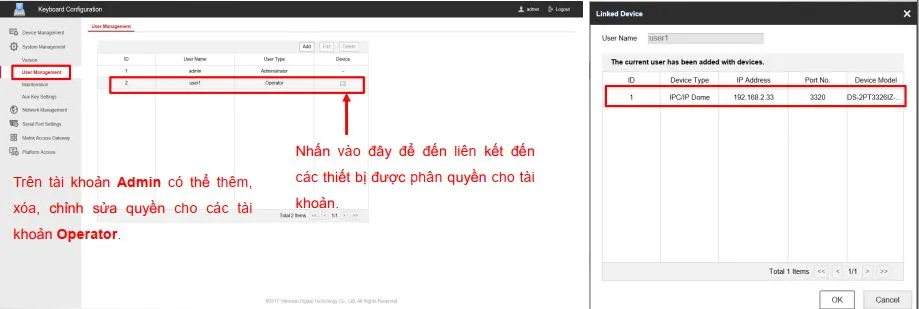

Tạo người dùng và phân quyền trên bàn điều khiển

Cấu hình hệ thống

– Trên giao diện Login, nhập user và mật khẩu để vào thiết bị  Chọn System để cấu hình hệ thống.

– Có thể cấu hình các thông số bao gồm: mạng, người dùng, RS-422, RS-485, phần cứng, thời gian và bảo trì.

– User: nhấn chọn User để vào giao diện người dùng như hình đưới. Có thể thay đổi các thông số người dùng

– RS-485/RS-422: Giao diện thiết lập RS-485/RS-422. Cho phép kết nối camera analog dome hoặc DVR với bàn điều khiển qua cổng nối tiếp RS-485 và MVC/MAG với bàn điều khiển qua cổng RS-422.

– Hardware: có thể thiết lập chế độ tự động thoát tài khoản sau 30 phút không thao tác.

– Maintenance: vào maintenance để vào giao diện thiết lập bảo trì hệ thống.
