Khoảng cách cấp nguồn PoE tối đa là bao nhiêu mét? Những điều cần biết

Hiểu rõ khoảng cách cấp nguồn PoE tối đa là chìa khóa để triển khai hệ thống camera IP vận hành ổn định, tránh tình trạng mất kết nối hay thiếu hụt điện năng. Bài viết này sẽ phân tích chi tiết giới hạn 100m tiêu chuẩn, các yếu tố ảnh hưởng thực tế và giải pháp xử lý hiệu quả cho những tuyến dây dài vượt ngưỡng. Qua đó, bạn có thể tối ưu hóa hạ tầng mạng và đảm bảo hiệu suất cao nhất cho mọi công trình.

PoE cấp nguồn tối đa bao nhiêu mét trong hệ thống Ethernet?

Trong hệ thống Ethernet đồng thông thường, khoảng cách cấp nguồn PoE tối đa theo tuyến chuẩn thường là 100 m. Khoảng cách này được hiểu từ thiết bị cấp nguồn như PoE switch hoặc injector đến thiết bị nhận nguồn như camera IP. Tuy nhiên, 100 m nên được xem là giới hạn thiết kế của tuyến, không phải lời cam kết rằng mọi cấu hình camera đều đạt hiệu quả giống nhau ở đúng mốc này.

Ví dụ, một camera đặt cách PoE switch khoảng 80 m thường có nhiều dư địa hơn so với camera đặt cách 98–100 m. Nếu tuyến dài 120 m, việc dùng một sợi cáp mạng dài hơn giới hạn thông thường có thể khiến cả dữ liệu lẫn nguồn điện gặp vấn đề. Khi đó, cần thiết kế lại tuyến bằng thiết bị trung gian hoặc phương án truyền dẫn phù hợp thay vì chỉ kéo thêm dây.

Khi chọn khoảng cách cấp nguồn PoE tối đa, Khoảng cách truyền dữ liệu và khoảng cách cấp nguồn có liên quan nhưng không hoàn toàn đồng nhất về cách đánh giá. Dữ liệu phải duy trì chất lượng tín hiệu đủ tốt, trong khi nguồn PoE còn chịu ảnh hưởng bởi điện trở của dây và mức tiêu thụ của thiết bị nhận. Một camera công suất thấp và một camera có nhiều chức năng tiêu thụ điện cao có thể cho kết quả khác nhau trên những tuyến có cùng chiều dài.

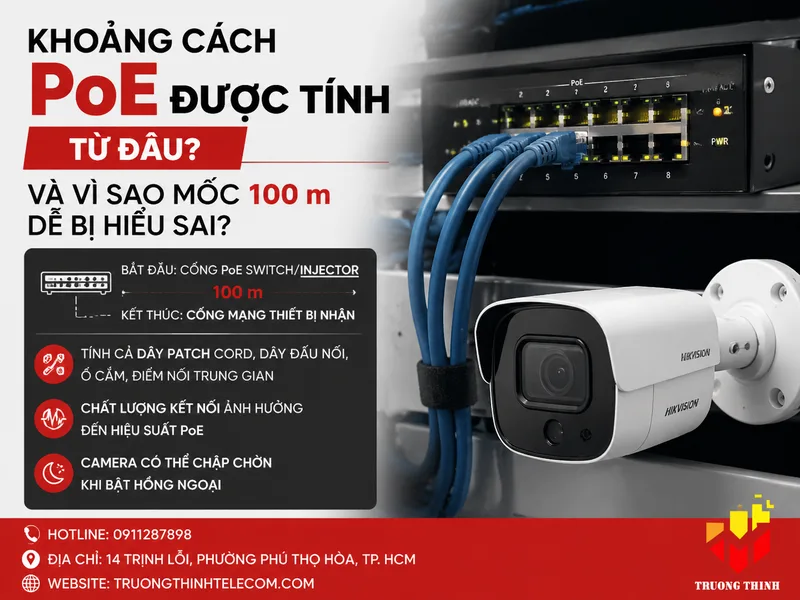

Khoảng cách PoE được tính từ đâu và vì sao mốc 100 m dễ bị hiểu sai?

Khi đo khoảng cách PoE, không nên chỉ lấy khoảng cách trên bản vẽ từ tủ mạng đến vị trí camera. Điểm bắt đầu cần được xác định từ cổng cấp nguồn của PoE switch hoặc injector, còn điểm kết thúc là cổng mạng của thiết bị nhận. Mọi đoạn cáp tham gia vào tuyến đều cần được xem xét để có con số gần với thực tế thi công.

Chẳng hạn, trên bản vẽ khoảng cách giữa switch và camera là 92 m, nhưng tủ mạng sử dụng một đoạn patch cord dài 2 m và camera có thêm 3 m dây đấu nối. Tuyến thực tế đã tiến gần mốc 100 m hơn con số 92 m ban đầu. Với các công trình có patch panel, ổ cắm mạng hoặc điểm nối trung gian, những đoạn này càng cần được đưa vào phép tính thay vì bỏ qua.

Xét về khoảng cách cấp nguồn PoE tối đa, Chất lượng kết nối cũng có thể làm một tuyến gần giới hạn hoạt động kém ổn định. Đầu RJ45 bấm không chuẩn, tiếp điểm kém, cáp bị gập mạnh hoặc vật liệu dẫn điện không phù hợp đều có thể làm tăng suy hao và điện trở. Vì vậy, hai tuyến cùng được ghi là 100 m trên sơ đồ chưa chắc có chất lượng vận hành tương đương.

Một tình huống dễ gặp là camera hoạt động bình thường vào ban ngày nhưng chập chờn khi bật hồng ngoại vào ban đêm. Nếu tuyến cáp đã sát giới hạn và camera tăng mức tiêu thụ điện, hiện tượng này cần được kiểm tra theo hướng nguồn PoE, chất lượng cáp và tổng tải thay vì vội kết luận camera hỏng.

>> Tìm hiểu thêm: Tìm hiểu 7 tiêu chí lựa chọn cáp mạng POE

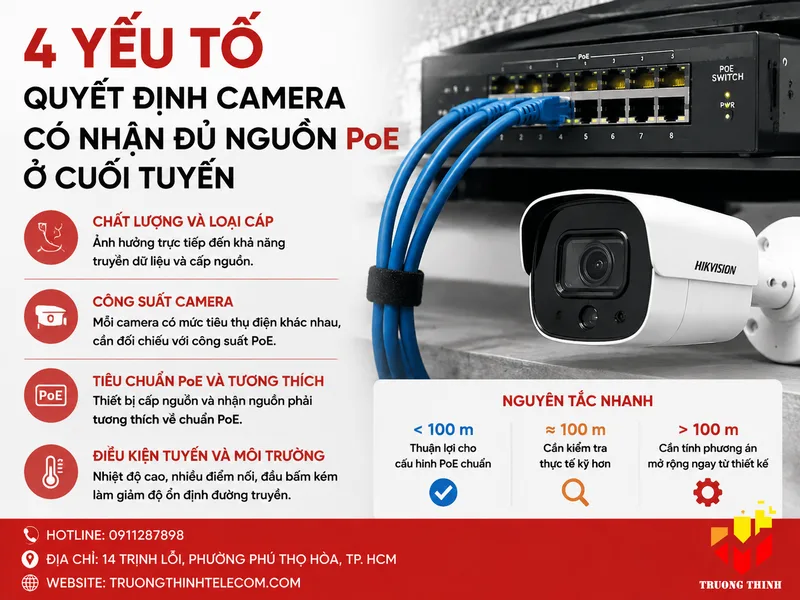

4 yếu tố quyết định camera có nhận đủ nguồn PoE ở cuối tuyến

• Chất lượng và loại cáp: Cáp mạng phải phù hợp với tốc độ truyền và yêu cầu cấp nguồn của hệ thống. Khi tuyến dài, chất lượng lõi dẫn điện, cấu trúc cáp và tình trạng thực tế có ảnh hưởng rõ hơn so với một tuyến ngắn. Không nên chỉ nhìn vào chiều dài mà bỏ qua vật liệu và chất lượng thi công.
• Công suất camera: Camera IP có mức tiêu thụ điện khác nhau. Thiết bị cơ bản có thể cần ít điện hơn camera có hồng ngoại công suất cao, đèn trợ sáng, loa, micro hoặc cơ cấu xoay. Vì vậy, khi đánh giá khả năng cấp nguồn ở cuối tuyến, cần đối chiếu mức tiêu thụ của camera với công suất mà cổng PoE có thể cung cấp.
• Tiêu chuẩn PoE và khả năng tương thích: Thiết bị cấp nguồn và thiết bị nhận phải tương thích về phương thức cấp nguồn. Một PoE switch có nhiều cổng không đồng nghĩa mọi cổng đều có thể cung cấp cùng một mức công suất cho mọi loại thiết bị. Đây là lý do cần kiểm tra thông số PSE, PD và ngân sách PoE trước khi triển khai số lượng camera lớn.
• Điều kiện tuyến và môi trường: Bó cáp quá dày, nhiệt độ cao, nhiều điểm nối hoặc đầu bấm không đạt có thể làm giảm độ ổn định của đường truyền. Với tuyến gần 100 m, các yếu tố nhỏ này có thể trở thành điểm giới hạn. Quyết định triển khai nên dựa trên cả chiều dài, chất lượng tuyến và tải thực tế.

Đối với khoảng cách cấp nguồn PoE tối đa, Có thể áp dụng nguyên tắc nhanh: tuyến dưới 100 m với cáp và thiết bị phù hợp thường thuận lợi cho cấu hình PoE chuẩn; tuyến tiến sát 100 m nên được kiểm tra thực tế kỹ hơn; tuyến vượt 100 m cần tính phương án mở rộng ngay từ thiết kế. Cách phân loại này thực tế hơn việc chỉ nhìn một con số khoảng cách rồi mặc định hệ thống sẽ hoạt động ổn định.

Bảng phân loại phương án khi thiết bị cách PoE switch dưới, sát và vượt 100 m

Khi so sánh khoảng cách cấp nguồn PoE tối đa, Không phải tuyến nào cũng nên xử lý theo cùng một cách. Với khoảng cách ngắn, cấu hình PoE tiêu chuẩn thường đủ dùng; khi tiến gần giới hạn 100 m, cần tính chính xác chiều dài toàn tuyến; còn khi vượt ngưỡng, nên bổ sung thiết bị trung gian hoặc chuyển sang kiến trúc truyền dẫn khác. Bảng dưới đây giúp xác định hướng xử lý trước khi thi công.

Ví dụ, camera cách switch 93 m nhưng có thêm các đoạn dây đấu nối thì tổng tuyến có thể tiến rất gần giới hạn. Nếu công trình khó bảo trì, đặt switch trung gian ở vị trí hợp lý đôi khi an toàn hơn việc cố tận dụng từng mét cáp còn lại. Với tuyến 130–180 m, nên thiết kế thành các đoạn truyền dẫn có thiết bị phù hợp thay vì nối một mạch cáp đồng quá dài.

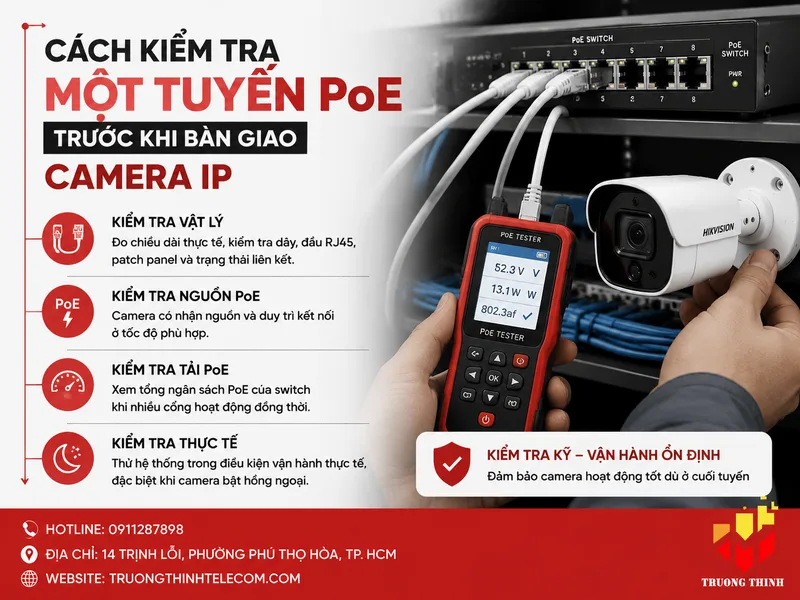

Cách kiểm tra một tuyến PoE trước khi bàn giao camera IP

Trước khi nghiệm thu, nên kiểm tra tuyến theo thứ tự từ vật lý đến tải điện. Trước hết, đo chiều dài thực tế từ cổng PoE đến camera và ghi lại các điểm nối. Sau đó kiểm tra dây, đầu RJ45, patch panel và trạng thái liên kết. Cách làm tuần tự giúp khoanh vùng lỗi nhanh hơn nếu camera ở cuối tuyến hoạt động không ổn định.

Với khoảng cách cấp nguồn PoE tối đa, Tiếp theo, kiểm tra camera có nhận nguồn và duy trì kết nối ở tốc độ phù hợp hay không. Với hệ thống nhiều camera, cần xem tổng ngân sách PoE của switch khi các cổng hoạt động đồng thời. Một switch có thể cấp đủ điện cho từng camera riêng lẻ nhưng vẫn gặp giới hạn khi nhiều thiết bị cùng tải cao.

Nên thử hệ thống trong điều kiện gần với lúc vận hành thực tế. Chẳng hạn, camera có hồng ngoại cần được kiểm tra vào ban đêm hoặc kích hoạt chức năng làm tăng mức tiêu thụ điện. Nếu hình ảnh mất ổn định đúng thời điểm tải tăng, cần kiểm tra nguồn PoE, chất lượng cáp và chiều dài tuyến trước khi thay camera.

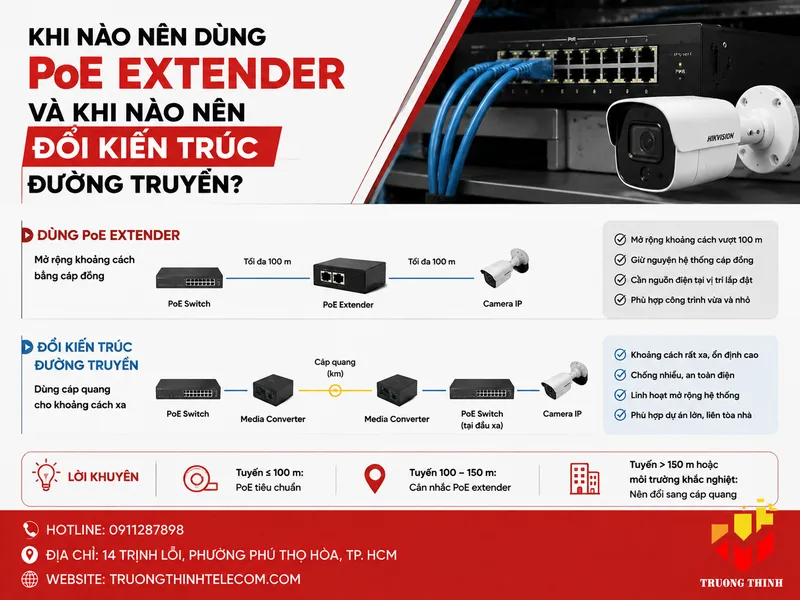

Khi nào nên dùng PoE extender và khi nào nên đổi kiến trúc đường truyền?

PoE extender là lựa chọn đáng cân nhắc khi camera nằm xa hơn tuyến Ethernet thông thường nhưng công trình vẫn phù hợp với mô hình truyền dẫn bằng cáp đồng. Thiết bị này chia tuyến thành các đoạn có kiểm soát, đồng thời tiếp tục truyền dữ liệu và cấp nguồn theo khả năng thiết kế. Khoảng cách mở rộng thực tế phải căn cứ thông số của từng thiết bị, loại cáp và tải camera.

Khi chọn khoảng cách cấp nguồn PoE tối đa, Với một camera cách switch khoảng 130 m, có thể bố trí thiết bị mở rộng tại vị trí thích hợp thay vì kéo nguyên một đường 130 m. Nếu có nhiều camera tập trung ở khu vực xa, một switch trung gian có ngân sách PoE phù hợp có thể giúp giảm chiều dài từng tuyến và thuận tiện quản lý hơn. Tuy nhiên, vị trí đặt thiết bị phải có nguồn điện, môi trường phù hợp và phương án bảo vệ.

Khi khoảng cách tăng đáng kể, tuyến đi giữa các tòa nhà hoặc môi trường có nguy cơ nhiễu điện, cáp quang có thể phù hợp hơn cáp đồng. Khi đó, dữ liệu được truyền qua đường quang và nguồn cho camera được xử lý tại khu vực đầu xa bằng thiết bị cấp nguồn phù hợp. Đây là thay đổi kiến trúc, không đơn thuần là kéo dài thêm dây mạng.

Checklist chọn khoảng cách PoE phù hợp cho từng tuyến camera

• Đo tuyến thực tế từ PoE switch hoặc injector đến camera, gồm cả các đoạn dây kết nối.
• Kiểm tra loại cáp, chất lượng lõi dẫn điện, đầu RJ45 và toàn bộ điểm nối.
• Ghi công suất từng camera và đối chiếu với ngân sách PoE còn lại của switch.
• Đánh dấu các tuyến tiến gần 100 m để kiểm tra kỹ trước khi nghiệm thu.
• Với tuyến vượt 100 m, xác định trước vị trí switch trung gian, extender hoặc phương án quang.
• Kiểm tra camera ở chế độ tải cao, chẳng hạn khi bật hồng ngoại hoặc các chức năng tiêu thụ điện lớn.

Nếu mục tiêu là triển khai ổn định lâu dài, quyết định nên dựa trên cả khoảng cách, tải nguồn, chất lượng cáp và điều kiện môi trường. Một tuyến 60 m nhưng cáp kém hoặc đầu nối lỗi vẫn có thể gặp sự cố; ngược lại, tuyến vượt 100 m có thể được triển khai tốt nếu kiến trúc được thiết kế lại đúng cách.

Đơn vị tư vấn và triển khai giải pháp PoE chuyên nghiệp

Việc xác định khoảng cách cấp nguồn PoE tối đa và triển khai hệ thống thực tế đòi hỏi sự kết hợp giữa kiến thức kỹ thuật chính xác và thiết bị chất lượng. Với nhiều năm kinh nghiệm trong lĩnh vực hạ tầng mạng và an ninh giám sát, Trường Thịnh Telecom tự hào là đối tác tin cậy, giúp bạn tối ưu hóa lắp đặt hệ thống camera PoE cho mọi công trình.

• Tư vấn kỹ thuật chuyên sâu: Chúng tôi không chỉ cung cấp thiết bị mà còn khảo sát thực tế, tính toán suy hao đường truyền và ngân sách PoE để đảm bảo hệ thống camera hoạt động ổn định 24/7, ngay cả trong điều kiện tải cao vào ban đêm.
• Thiết bị chính hãng, tiêu chuẩn cao: Trường Thịnh Telecom cung cấp các dòng PoE Switch, PoE Extender và cáp mạng chất lượng từ các thương hiệu hàng đầu. Sản phẩm của chúng tôi đảm bảo lõi đồng chuẩn, giúp giảm điện trở và kéo dài khoảng cách truyền tải lên mức tối ưu.
• Giải pháp linh hoạt cho mọi địa hình: Đối với các tuyến cáp vượt ngưỡng 100m, chúng tôi có các giải pháp chuyên biệt như Switch PoE truyền xa (Long-reach PoE), bộ lặp tín hiệu hoặc chuyển đổi quang-điện, giúp giải quyết triệt để bài toán khoảng cách.
• Thi công chuẩn xác, thẩm mỹ: Đội ngũ kỹ thuật viên của Trường Thịnh Telecom được đào tạo bài bản, chú trọng từ khâu bấm đầu RJ45 đến cách đi dây, hạn chế tối đa các điểm nối yếu gây ảnh hưởng đến hiệu suất nguồn và tín hiệu.
• Chế độ hậu mãi chu đáo: Chúng tôi cam kết đồng hành cùng khách hàng thông qua chính sách bảo hành tận nơi, hỗ trợ kỹ thuật nhanh chóng khi hệ thống gặp sự cố.

Khoảng cách cấp nguồn PoE tối đa theo tuyến Ethernet đồng thông thường thường lấy mốc 100 m. Tuy nhiên, con số này cần được tính trên toàn tuyến từ thiết bị cấp nguồn đến camera, đồng thời xem xét chất lượng cáp, đầu nối, công suất thiết bị và ngân sách PoE của switch. Tuyến dưới 100 m có thể dùng cấu hình tiêu chuẩn nếu các điều kiện kỹ thuật phù hợp; tuyến sát giới hạn nên được kiểm tra thực tế trước khi nghiệm thu; tuyến vượt 100 m cần thiết kế thêm thiết bị trung gian hoặc chuyển sang phương án truyền dẫn khác.

Nếu đang triển khai camera IP, hãy chọn phương án theo khoảng cách thực tế, số lượng camera và mức tải PoE thay vì chỉ dựa vào chiều dài dây. Với tuyến xa, có thể cân nhắc PoE extender, switch trung gian hoặc đường truyền quang tùy kiến trúc công trình. Cách này giúp phương án cấp nguồn và truyền dữ liệu phù hợp ngay từ khâu thiết kế.
