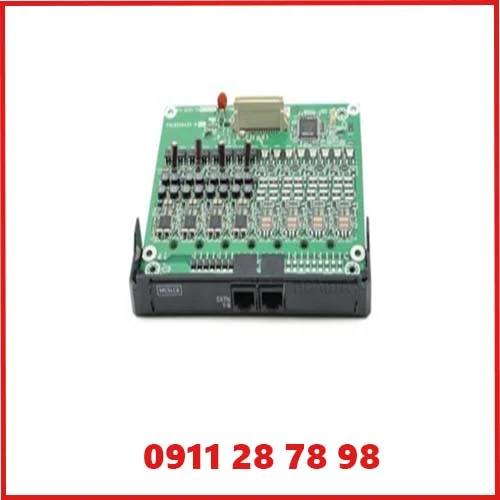

Card mở rộng 08 port máy nhánh KX-NS5173

Card Panasonic KX-NS5173 được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.

Card Panasonic KX-NS5173 – Tổng quan card mở rộng Panasonic KX-NS5173

Panasonic KX-NS5173 là card mở rộng máy nhánh analog dành cho hệ thống tổng đài Panasonic dòng KX-NS. Tên kỹ thuật thường gặp của card là MCSLC8, tương ứng với card giao tiếp 8 máy nhánh điện thoại đơn tuyến SLT. Chức năng cốt lõi của thiết bị là bổ sung tám cổng máy nhánh analog cho tổng đài, giúp tận dụng điện thoại bàn analog, điện thoại khách sạn, máy fax hoặc thiết bị đầu cuối tương thích với đường thuê bao analog.

Đây là card mở rộng phần cứng lắp trong tổng đài, không phải card trung kế, không phải card máy nhánh số và cũng không phải giấy phép phần mềm.

Điểm cần sửa trong dữ liệu cũ là dòng "16 Port SLT I/F Card". Model KX-NS5173 là phiên bản 8 cổng; phiên bản 16 cổng thuộc model KX-NS5174. Khi lập cấu hình, báo giá hoặc đối chiếu linh kiện thay thế, kỹ thuật viên cần phân biệt chính xác hai model này để tránh đặt sai số lượng cổng và sai phụ kiện đấu nối.

Khả năng mở rộng 8 máy nhánh analog

KX-NS5173 cung cấp tám giao tiếp SLT, nghĩa là có thể phục vụ tối đa tám thiết bị đầu cuối analog khi card được lắp đặt, nhận dạng và cấu hình đúng trong hệ thống. Mỗi máy nhánh được quản lý như một extension riêng của tổng đài. Sau khi khai báo, người quản trị có thể gán số máy nhánh, quyền gọi, nhóm đổ chuông, chuyển tiếp cuộc gọi, hạn chế cuộc gọi và các chức năng khác theo khả năng của tổng đài KX-NS.

Card phù hợp khi doanh nghiệp vẫn còn nhiều điện thoại analog nhưng muốn mở rộng trên nền tổng đài lai IP. Thay vì thay toàn bộ thiết bị đầu cuối bằng điện thoại IP hoặc điện thoại số, doanh nghiệp có thể giữ lại các máy analog đang sử dụng và bổ sung số lượng cổng theo nhu cầu thực tế. Cách triển khai này thường hữu ích cho khách sạn, nhà nghỉ, văn phòng nhiều phòng, kho xưởng, trường học, phòng bảo vệ, quầy lễ tân phụ hoặc khu vực chỉ cần nghe gọi cơ bản.

Chuẩn thiết bị đầu cuối SLT

SLT là viết tắt của Single Line Telephone, tức điện thoại đơn tuyến analog. Tài liệu vận hành chính thức của Panasonic dùng thuật ngữ SLT cho nhóm điện thoại analog kết nối vào cổng máy nhánh tương ứng. Vì vậy, KX-NS5173 nên được lựa chọn khi thiết bị đầu cuối cần đấu là điện thoại analog hoặc thiết bị tương thích với cổng SLT. Card này không thay thế cho card DLC dùng điện thoại số Panasonic và không cấp cổng Ethernet cho điện thoại IP.

Caller ID và Message Waiting Lamp

KX-NS5173 hỗ trợ Caller ID theo chuẩn FSK cho máy nhánh analog tương thích. Tính năng này cho phép điện thoại có màn hình hiển thị thông tin số gọi đến khi tổng đài, cấu hình hệ thống và thiết bị đầu cuối đều đáp ứng điều kiện. Card cũng hỗ trợ điều khiển đèn báo tin nhắn chờ, thường được ghi là Message Waiting Lamp hoặc MWL/MWI. Trên điện thoại analog tương thích, đèn báo có thể thông báo rằng máy nhánh đang có tin nhắn chờ trong hệ thống.

Tài liệu vận hành Panasonic cũng mô tả người dùng SLT có thể nhận tín hiệu thông báo tin nhắn chờ bằng âm báo đặc biệt hoặc đèn báo trên điện thoại phù hợp.

Cần lưu ý rằng khả năng hiển thị số và đèn báo phụ thuộc đồng thời vào card, cấu hình tổng đài, dịch vụ được kích hoạt và loại điện thoại analog. Không nên cam kết rằng mọi điện thoại analog đều hiển thị Caller ID hoặc đèn MWI nếu chưa kiểm tra đúng model điện thoại và cách đấu nối.

Khả năng tương thích hệ thống

KX-NS5173 được liệt kê trong nhóm card mở rộng máy nhánh của hệ thống Panasonic KX-NS300 và khung mở rộng KX-NS320. Card cũng xuất hiện trong tài liệu của một số hệ thống KX-NS khác theo từng thị trường và phiên bản, tuy nhiên việc lắp thực tế phải đối chiếu đúng tài liệu của tổng đài đang sử dụng. Đối với sản phẩm này, cấu hình an toàn nhất là xác nhận tổng đài chính, phiên bản phần mềm, loại khung, vị trí khe cắm còn trống và giới hạn dung lượng trước khi chốt số lượng card.

KX-NS320 không hoạt động như một tổng đài độc lập; đây là khung mở rộng được điều khiển bởi hệ thống KX-NS300 khi cấu hình phù hợp. Vì vậy, khi báo giá cho dự án có KX-NS320, kỹ thuật viên cần tính cả card kết nối khung, cáp liên kết, nguồn, khe cắm và tổng dung lượng máy nhánh của toàn hệ thống. Chỉ riêng KX-NS5173 không đủ để tạo một hệ thống tổng đài hoàn chỉnh.

Giao tiếp vật lý và yêu cầu đấu nối

Card sử dụng hai đầu nối RJ45 để đưa tám đường máy nhánh analog ra hệ thống cáp. RJ45 trên card không phải cổng mạng Ethernet. Đây là đầu nối nhiều cặp dây dùng để gom các đường thuê bao analog, sau đó phải tách đúng cặp chân sang patch panel, phiến đấu dây hoặc đầu ra phù hợp. Việc cắm trực tiếp dây mạng vào switch Ethernet là sai chức năng và có thể gây nhầm lẫn trong thi công.

Khi triển khai, cần dùng sơ đồ chân của tài liệu lắp đặt đúng phiên bản tổng đài. Kỹ thuật viên nên đánh nhãn rõ từng cổng, từng cặp dây và từng số extension; đồng thời đo thông mạch trước khi đấu điện thoại. Nếu sử dụng hạ tầng cáp mạng có sẵn, phải bảo đảm các cặp dây được phân bổ chính xác và không dùng chung với tín hiệu Ethernet đang hoạt động. Các đầu nối, cáp chia hoặc patch panel liên quan phải được tính riêng trong bảng vật tư nếu không đi kèm card.

Ứng dụng thực tế trong doanh nghiệp

Trong văn phòng, KX-NS5173 có thể bổ sung máy bàn cho phòng kế toán, kho, bảo vệ, phòng họp nhỏ hoặc khu vực ít cần tính năng nâng cao. Trong khách sạn và nhà nghỉ, card phù hợp cho điện thoại phòng analog có yêu cầu nghe gọi nội bộ, gọi lễ tân và nhận cuộc gọi theo quyền được cấu hình. Trong nhà xưởng, đường máy nhánh analog thường được dùng tại vị trí cố định, nơi ưu tiên thao tác đơn giản và độ quen thuộc của điện thoại bàn.

Card cũng có thể phục vụ máy fax hoặc thiết bị analog chuyên dụng nếu tổng đài và thiết bị đó tương thích. Tuy nhiên, các ứng dụng như fax, modem, thiết bị báo động hoặc bộ chuyển đổi đặc thù cần được kiểm thử thực tế vì chất lượng đường dây, chế độ quay số, mức tín hiệu và cấu hình tổng đài có thể ảnh hưởng đến hoạt động. Không nên mặc định rằng mọi thiết bị dùng cổng điện thoại analog đều sẽ hoạt động đầy đủ chỉ vì đầu nối tương thích.

Hướng dẫn chọn đúng model cho cấu hình dự án

Khi nhu cầu chỉ tăng tối đa tám máy nhánh analog, KX-NS5173 là lựa chọn đúng nhóm chức năng. Nếu cần nhiều hơn, kỹ thuật viên phải kiểm tra số khe còn lại và cân nhắc card 16 cổng KX-NS5174 hoặc phương án chia nhiều card theo giới hạn của hệ thống. Nếu thiết bị đầu cuối là điện thoại số Panasonic, cần xem card DLC8 KX-NS5171 hoặc DLC16 KX-NS5172 thay vì KX-NS5173. Nếu cần đường trung kế analog từ nhà mạng, model liên quan là card LCOT chứ không phải card MCSLC8.

Để lập báo giá chính xác, bảng vật tư nên tách riêng card KX-NS5173, cáp hoặc phụ kiện breakout, patch panel, dây nhảy, nhân công lắp đặt, cấu hình và kiểm thử. Đồng thời cần ghi rõ số lượng máy nhánh hiện hữu, số máy nhánh cần bổ sung, loại điện thoại, vị trí lắp và chiều dài tuyến cáp. Việc này giúp tránh tình trạng chỉ mua card nhưng thiếu phụ kiện đấu nối hoặc thiếu khe cắm cần thiết.

Lưu ý trước khi lắp đặt và vận hành

Card phải được lắp bởi kỹ thuật viên có kinh nghiệm với tổng đài Panasonic KX-NS. Trước khi thao tác phần cứng, cần tắt hệ thống theo đúng quy trình trong tài liệu lắp đặt, kiểm tra chống tĩnh điện và xác nhận đúng khe cắm. Sau khi lắp, hệ thống phải nhận card, các cổng phải được đưa vào trạng thái hoạt động và từng extension cần được cấu hình trong giao diện quản trị. Mỗi cổng nên được thử gọi nội bộ, gọi ra ngoài theo quyền, nhận cuộc gọi, hiển thị số và báo tin nhắn chờ nếu dự án có sử dụng.

Do dòng hệ thống Panasonic KX-NS đã được Panasonic công bố ngừng sản xuất trên trang sản phẩm toàn cầu, nguồn cung card mới có thể khác nhau theo thị trường. Khi mua cho dự án mở rộng hoặc thay thế, cần kiểm tra tình trạng hàng, tem model, phiên bản khu vực, lịch sử sử dụng và chính sách bảo hành. Với card đã qua sử dụng, nên kiểm tra đủ tám cổng, đầu nối, linh kiện bề mặt và khả năng nhận diện trên tổng đài trước khi nghiệm thu.

Kết luận

Panasonic KX-NS5173 là card MCSLC8 cung cấp 8 cổng máy nhánh analog SLT, hỗ trợ Caller ID FSK và điều khiển đèn báo tin nhắn chờ trên thiết bị tương thích. Sản phẩm phù hợp để mở rộng hệ thống KX-NS300/KX-NS320 trong các dự án cần tận dụng điện thoại analog. Điểm quan trọng khi lựa chọn là xác nhận đúng model 8 cổng, không nhầm với KX-NS5174 16 cổng, kiểm tra khe cắm và dung lượng hệ thống, đồng thời chuẩn bị đúng phụ kiện tách cổng RJ45 và hạ tầng đấu dây.

Nhìn chung, Card Panasonic KX-NS5173 nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
