Card mở rộng 08 port máy nhánh KX-NS5171

Card mở rộng Panasonic KX-NS5171 được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.

Card mở rộng Panasonic KX-NS5171 – Card mở rộng 08 port máy nhánh Panasonic KX-NS5171 là gì?

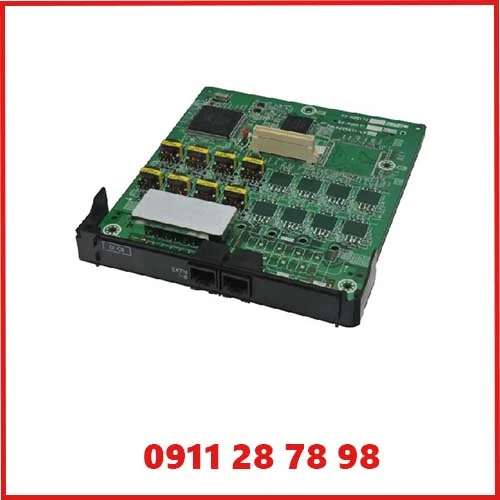

Panasonic KX-NS5171 là card mở rộng máy nhánh kỹ thuật số thuộc nhóm DLC8, được thiết kế để bổ sung 8 cổng máy nhánh số cho hệ thống tổng đài Panasonic tương thích. Tài liệu lắp đặt của dòng KX-NS300 xác định KX-NS5171 là card mở rộng 8 cổng digital dùng cho điện thoại số DPT và trạm phát không dây giao tiếp kiểu PT-interface CS. Card được lắp vào khe Extension Slot của tổng đài, vì vậy đây là linh kiện mở rộng phần cứng bên trong hệ thống, không phải điện thoại bàn, card trung kế, card máy nhánh analog hay giấy phép mở rộng máy nhánh IP.

Trong các hệ thống đang vận hành điện thoại số Panasonic, KX-NS5171 giúp tăng số lượng điểm máy nhánh mà không cần thay toàn bộ tổng đài. Mỗi card bổ sung 8 cổng kỹ thuật số để kết nối các thiết bị đầu cuối phù hợp. Việc chọn đúng loại card rất quan trọng vì cổng digital của KX-NS5171 có chức năng và sơ đồ đấu dây khác với cổng SLT analog, cổng trung kế PSTN hoặc cổng mạng Ethernet.

Chức năng chính của card KX-NS5171

Chức năng cốt lõi của KX-NS5171 là mở rộng 8 đường máy nhánh kỹ thuật số. Các đường này phục vụ điện thoại kỹ thuật số Panasonic DPT và PT-interface Cell Station được hệ thống hỗ trợ. Khi lập cấu hình, kỹ thuật viên cần khai báo card đúng loại DLC8, kiểm tra trạng thái nhận card trong giao diện bảo trì và gán số máy nhánh theo quy hoạch của doanh nghiệp.

KX-NS5171 không chuyển đổi máy nhánh analog thành máy nhánh digital và cũng không tạo thêm kênh SIP. Nếu dự án sử dụng điện thoại analog, cần chọn card thuộc nhóm SLC hoặc MCSLC phù hợp. Nếu dự án dùng điện thoại IP hoặc SIP, số lượng máy nhánh phụ thuộc tài nguyên, card ảo và giấy phép của hệ thống. Việc phân biệt rõ ngay từ khâu báo giá giúp tránh mua nhầm card, sai loại thiết bị đầu cuối hoặc thiếu vật tư đấu nối.

Thiết bị đầu cuối phù hợp

Theo tài liệu lắp đặt Panasonic KX-NS300, card DLC8 KX-NS5171 hỗ trợ DPT và PT-interface CS. DPT là điện thoại hệ thống kỹ thuật số dùng giao tiếp riêng của Panasonic. PT-interface CS là trạm phát không dây kết nối qua giao diện điện thoại hệ thống. Danh sách model điện thoại hoặc Cell Station cụ thể cần được đối chiếu với phiên bản tổng đài, khu vực phân phối và tài liệu tương thích của hệ thống đang sử dụng trước khi chốt cấu hình.

Khả năng lắp đặt trên tổng đài Panasonic KX-NS300

KX-NS5171 được lắp tại Extension Slot. Tài liệu KX-NS300 cho biết ở cấu hình khe mở rộng Pattern 1, hệ thống có thể lắp tối đa 2 card DLC8. Tuy nhiên số card có thể sử dụng thực tế còn phụ thuộc các card đang chiếm khe, kiểu cấu hình khe, giới hạn tổng số máy nhánh và phiên bản hệ thống. Không nên chỉ dựa vào việc còn khe trống để kết luận card chắc chắn lắp được.

Tài liệu cũng nêu các giới hạn phối hợp giữa DLC8, DLC16, DHLC4, MCSLC8 và MCSLC16. Chẳng hạn, khi card DLC16 hoặc MCSLC16 được lắp ở khe Extension thứ nhất theo cấu hình giới hạn tương ứng, khe thứ hai không thể tiếp tục lắp DHLC4, DLC8 hoặc MCSLC8. Vì vậy trước khi mua thêm KX-NS5171, kỹ thuật viên cần kiểm kê toàn bộ card hiện có và xác định chính xác vị trí từng card trong khung tổng đài.

Các bước kiểm tra trước khi đặt hàng

• Xác nhận tổng đài đang sử dụng đúng dòng và phiên bản hỗ trợ KX-NS5171.
• Kiểm tra số lượng và loại card đang lắp trong các khe Extension Slot.
• Đối chiếu giới hạn phối hợp card theo Installation Manual của đúng phiên bản hệ thống.
• Kiểm tra số máy nhánh digital hiện có và số cổng cần mở rộng thực tế.
• Xác định loại điện thoại đầu cuối là DPT hay thiết bị khác để tránh nhầm với SLT hoặc SIP.
• Chuẩn bị đầu nối RJ45, cáp xoắn đôi, patch panel hoặc bộ chia dây phù hợp với thiết kế thi công.

Kết nối RJ45 và yêu cầu dây dẫn

Phía máy nhánh của KX-NS5171 sử dụng kết nối RJ45. Tài liệu hãng liệt kê đầu nối RJ45 và cáp xoắn đôi là vật tư do đơn vị lắp đặt tự chuẩn bị, không nằm trong nhóm phụ kiện chính của card. Sơ đồ chân của card phân bổ tín hiệu dữ liệu cho bốn port trên mỗi nhóm chân RJ45; do đó việc bấm dây phải tuân thủ đúng pin assignment trong Installation Manual, không đấu theo cảm tính hoặc theo sơ đồ mạng Ethernet thông thường.

Khi thi công, nên đánh số từng nhánh cáp, ghi rõ vị trí phòng ban và cập nhật sơ đồ MDF hoặc patch panel. Sau khi đấu nối, kỹ thuật viên cần kiểm tra từng máy nhánh về khả năng đăng ký, gọi nội bộ, nhận cuộc gọi, hiển thị trạng thái phím và các chức năng được tổng đài cấp. Nếu một nhóm cổng không hoạt động, cần kiểm tra lại đầu bấm, thứ tự cặp dây, trạng thái card và cấu hình cổng trước khi kết luận card lỗi.

Phụ kiện và phạm vi cung cấp cần lưu ý

Tài liệu lắp đặt của Panasonic ghi phụ kiện kèm theo card gồm 4 spacer và 1 slot cover. Đầu nối RJ45 và cáp xoắn đôi thuộc nhóm vật tư người dùng hoặc đơn vị triển khai tự cung cấp. Khi lập báo giá, nên tách rõ giá card, vật tư đấu nối, dây cáp, patch panel, công bấm dây, cấu hình tổng đài và kiểm thử để khách hàng hiểu đúng phạm vi.

Do KX-NS5171 đã được cổng sản phẩm Panasonic khu vực Bắc Mỹ đánh dấu trạng thái Vendor EOL, nguồn hàng mới có thể hạn chế tùy thị trường. Với sản phẩm tồn kho hoặc đã qua sử dụng, cần kiểm tra tem model, tình trạng chân cắm, phụ kiện đi kèm và khả năng nhận card trên tổng đài trước khi nghiệm thu. Trạng thái EOL không đồng nghĩa card không thể hoạt động trên hệ thống đang dùng, nhưng có thể ảnh hưởng đến nguồn cung, bảo hành và kế hoạch thay thế dài hạn.

Ứng dụng phù hợp của KX-NS5171

Card phù hợp cho văn phòng, khách sạn, nhà máy, trường học hoặc cơ sở dịch vụ đang sử dụng tổng đài Panasonic với điện thoại hệ thống kỹ thuật số và cần bổ sung thêm tối đa 8 cổng cho một lần mở rộng. Đây là lựa chọn hợp lý khi hạ tầng DPT hiện có vẫn đáp ứng nhu cầu và doanh nghiệp muốn tận dụng thiết bị đầu cuối cũ thay vì chuyển toàn bộ sang IP.

Trong dự án mở rộng từng giai đoạn, KX-NS5171 giúp chia ngân sách theo số lượng máy nhánh cần bổ sung. Tuy vậy, kỹ thuật viên nên tính cả nhu cầu tăng trưởng trong 12 đến 36 tháng. Nếu dự kiến mở rộng nhanh, cần so sánh phương án dùng nhiều card DLC8 với card DLC16, giới hạn khe cắm và tổng dung lượng của hệ thống để chọn cấu hình tối ưu.

Phân biệt KX-NS5171 với các card dễ nhầm

KX-NS5171 là DLC8 dành cho 8 máy nhánh digital. KX-NS5172 là DLC16 dành cho 16 máy nhánh digital. KX-NS5170 thuộc nhóm DHLC4 và có chức năng khác. KX-NS5173 và KX-NS5174 thuộc nhóm MCSLC dành cho máy nhánh analog. Các model KX-NS5180 hoặc KX-NS5290 lại thuộc nhóm card trung kế. Tên gọi gần giống nhau nhưng mục đích sử dụng, loại cổng và vị trí lắp đặt không giống nhau.

Khi thay thế card, không nên chọn chỉ dựa trên số lượng port. Cần kiểm tra đồng thời loại tín hiệu, thiết bị đầu cuối, khe cắm, giới hạn hệ thống và sơ đồ dây. Việc dùng sai card có thể khiến điện thoại không hoạt động dù card vẫn được lắp vừa về mặt cơ khí.

Khuyến nghị cấu hình và nghiệm thu

Trước khi thao tác phần cứng, cần sao lưu cấu hình tổng đài và tuân thủ quy trình tắt nguồn, chống tĩnh điện trong Installation Manual. Card phải được cố định đúng vị trí bằng phụ kiện đi kèm, không lắp hoặc tháo khi hệ thống đang ở trạng thái không cho phép. Sau khi khởi động, kiểm tra hệ thống có nhận đúng DLC8 KX-NS5171, trạng thái từng port và cảnh báo phần cứng.

Biên bản nghiệm thu nên ghi model card, số serial nếu có, khe lắp, dải số máy nhánh được cấp, kết quả gọi thử và sơ đồ đấu nối. Với hệ thống cũ, nên lưu thêm ảnh hiện trạng và bản sao cấu hình sau khi hoàn tất. Những thông tin này giúp việc bảo trì, thay card và xử lý sự cố sau này nhanh hơn.

Kết luận

Panasonic KX-NS5171 là card DLC8 mở rộng 8 cổng máy nhánh kỹ thuật số cho DPT và PT-interface CS, lắp tại Extension Slot của hệ thống tương thích như KX-NS300. Giá trị chính của card nằm ở khả năng mở rộng hạ tầng điện thoại số Panasonic hiện hữu mà không phải thay toàn bộ hệ thống. Để triển khai đúng, cần kiểm tra khe cắm, tổ hợp card, dung lượng tổng đài, loại thiết bị đầu cuối và vật tư RJ45 trước khi đặt hàng.

Đây là sản phẩm đã ở trạng thái EOL theo cổng sản phẩm Panasonic, vì vậy dự án nên đồng thời cân nhắc nguồn hàng, bảo hành và phương án thay thế dài hạn.

Nhìn chung, Card mở rộng Panasonic KX-NS5171 nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
