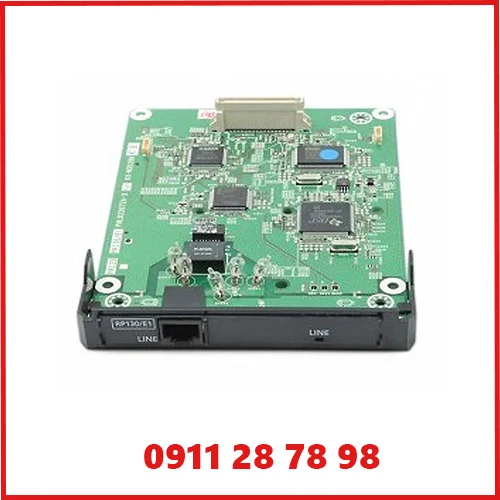

Card trung kế số PRI30/E1 KX-NS5290

Card trung kế số Panasonic KX-NS5290 dùng để làm gì?

Panasonic KX-NS5290 là card trung kế số thuộc hệ sinh thái tổng đài Panasonic KX-NS, được nhận diện theo chức năng PRI30/E1. Thiết bị được dùng khi doanh nghiệp cần kết nối tổng đài nội bộ với một luồng trung kế số của nhà mạng thay vì sử dụng nhiều đường trung kế analog rời. Với cấu hình phù hợp, một luồng PRI30 hoặc E1 có thể cung cấp đến 30 kênh thoại, giúp hệ thống tiếp nhận và thực hiện nhiều cuộc gọi đồng thời trên cùng một kết nối số.

Đối với hệ thống KX-NS300, trang thông số chính thức của Panasonic công bố dung lượng PRI30 và E1 ở mức 30 kênh trên cấu hình cơ bản. Khi hệ thống được mở rộng bằng các khung KX-NS320, tổng dung lượng PRI30 hoặc E1 có thể tăng theo từng cấp 60, 90 và 120 kênh. Các con số này là dung lượng tổng thể của hệ thống KX-NS300 theo cấu hình khung, không nên hiểu là mọi hệ thống đều tự động đạt mức tối đa nếu chưa có đủ card, khe cắm, cấu hình phần mềm và dịch vụ trung kế từ nhà mạng.

Vai trò của KX-NS5290 trong hệ thống tổng đài KX-NS300

KX-NS5290 đảm nhiệm lớp giao tiếp giữa tổng đài và đường trung kế số PRI30/E1. Khi lắp đúng vị trí và được khai báo đúng trong hệ thống, card tiếp nhận tín hiệu từ đường truyền của nhà mạng, chuyển các kênh thoại vào tổng đài và phân phối cuộc gọi đến máy nhánh, nhóm đổ chuông, hàng đợi hoặc lời chào tự động theo cấu hình vận hành. Ở chiều gọi ra, tổng đài lựa chọn kênh còn trống trên luồng số để thực hiện cuộc gọi theo quy tắc định tuyến đã thiết lập.

Card không phải là một tổng đài độc lập, không thay thế khung KX-NS300 và cũng không thay thế hợp đồng dịch vụ PRI/E1 với nhà mạng. Đây là linh kiện mở rộng chuyên dụng, vì vậy khả năng hoạt động phụ thuộc đồng thời vào phần cứng tổng đài, phiên bản hệ thống, cấu hình cổng, thông số đồng bộ và tiêu chuẩn bàn giao của đơn vị cung cấp đường truyền.

Khi nào doanh nghiệp nên dùng card PRI30/E1?

Giải pháp này phù hợp với doanh nghiệp có số lượng cuộc gọi đồng thời lớn, chẳng hạn trung tâm chăm sóc khách hàng, khách sạn, bệnh viện, trường học, nhà máy, chuỗi bán lẻ hoặc văn phòng có nhiều phòng ban. So với việc quản lý nhiều đường analog riêng lẻ, một luồng số giúp việc quy hoạch số gọi vào, số gọi ra và dung lượng đồng thời tập trung hơn. Doanh nghiệp cũng có thể xây dựng các kịch bản phân phối cuộc gọi theo đầu số, phòng ban hoặc thời gian làm việc nếu tổng đài và dịch vụ nhà mạng hỗ trợ.

Trước khi lựa chọn, kỹ thuật viên cần xác định số kênh đồng thời thực tế. Một doanh nghiệp có hàng trăm máy nhánh chưa chắc cần 30 cuộc gọi cùng lúc, trong khi một bộ phận telesales nhỏ lại có thể cần dung lượng đồng thời cao. Việc tính đúng lưu lượng giúp tránh mua thiếu tài nguyên hoặc đầu tư vượt nhu cầu.

Khả năng mở rộng dung lượng trên Panasonic KX-NS300

Theo bảng dung lượng hệ thống chính thức của Panasonic, KX-NS300 cơ bản hỗ trợ tối đa 30 kênh PRI30 hoặc 30 kênh E1. Khi kết hợp một khung mở rộng KX-NS320, mức công bố tăng lên 60 kênh; với hai khung là 90 kênh; và với ba khung là 120 kênh. Đây là căn cứ hữu ích khi lập cấu hình dự án vì cho phép đội kỹ thuật xác định giới hạn thiết kế ngay từ đầu.

Tuy nhiên, dung lượng tổng thể không đồng nghĩa chỉ cần thêm khung là có ngay số kênh tương ứng. Hồ sơ báo giá cần kiểm tra số lượng card cần thiết, vị trí lắp đặt, tài nguyên hệ thống, vật tư đấu nối, phiên bản phần mềm, giấy phép liên quan nếu có và khả năng cung cấp nhiều luồng của nhà mạng. Với hệ thống đang vận hành, nên kiểm tra sơ đồ khe cắm và cấu hình hiện tại trước khi đặt hàng để tránh xung đột với các card khác.

Các điểm cần xác minh trước khi đặt mua KX-NS5290

Kiểm tra đúng model và hậu tố khu vực

Mã nhận diện chính là KX-NS5290. Tài liệu hỗ trợ chính thức của Panasonic còn có thông báo riêng về số linh kiện tại thị trường Malaysia, trong đó liệt kê KX-NS5290, KX-NS0290 và KX-TDA0290. Vì vậy, khi nhận báo giá hoặc hàng thực tế, cần đối chiếu đầy đủ nhãn model, hậu tố khu vực, tình trạng mới hoặc đã qua sử dụng và hệ thống đích. Không nên chỉ dựa vào hình ảnh bên ngoài vì nhiều card tổng đài có hình thức gần giống nhau.

Kiểm tra nền tảng tổng đài

Dữ liệu sản phẩm hiện tại xác định mục tiêu sử dụng là Panasonic KX-NS300, và trang hướng dẫn chính thức KX-NS300 phiên bản 7.0 có liệt kê tài liệu liên quan đến KX-NS5290. Dù vậy, trước khi lắp đặt vẫn cần đối chiếu phiên bản tổng đài, cấu hình phần cứng, vùng thị trường và hướng dẫn lắp đặt tương ứng. Với các hệ thống KX-NS khác, không nên mặc định tương thích chỉ vì cùng họ sản phẩm; kỹ thuật viên phải kiểm tra đúng manual của model tổng đài đang dùng.

Kiểm tra dịch vụ nhà mạng

Card chỉ phát huy chức năng khi có luồng PRI30/E1 được nhà mạng bàn giao đúng tiêu chuẩn. Hồ sơ kỹ thuật nên có loại báo hiệu, thông số đồng bộ, phương thức đánh số, số lượng kênh được cấp, dải số gọi vào, quy tắc hiển thị số và biên bản đo kiểm đường truyền. Nếu thông số hai phía không đồng nhất, hệ thống có thể không bắt tay được, chỉ gọi một chiều, hiển thị sai số hoặc phát sinh lỗi không ổn định.

Quy trình triển khai đề xuất cho kỹ thuật viên

Bước đầu tiên là khảo sát tổng đài hiện hữu: ghi nhận model khung chính, số khung mở rộng, phiên bản phần mềm, card đang lắp, khe còn trống và sơ đồ kết nối. Tiếp theo, làm việc với nhà mạng để nhận thông số luồng và xác nhận thời điểm bàn giao. Sau khi đủ dữ liệu, kỹ thuật viên mới lập bảng vật tư gồm card KX-NS5290, cáp đấu nối, phụ kiện lắp đặt và các hạng mục cấu hình hoặc kiểm thử.

Việc lắp card phải được thực hiện theo hướng dẫn an toàn và trình tự trong installation manual của Panasonic. Không nên tự ý cắm hoặc tháo card khi chưa xác định trạng thái nguồn và quy trình bảo trì của tổng đài. Sau khi lắp, cần khai báo loại trung kế, cấu hình đồng bộ, đánh số và định tuyến. Cuối cùng là kiểm tra cuộc gọi vào, cuộc gọi ra, nhiều cuộc gọi đồng thời, hiển thị số, chuyển máy, nhóm đổ chuông và hoạt động khi hệ thống có tải.

Danh sách kiểm tra nghiệm thu

Biên bản nghiệm thu nên ghi rõ số kênh được kích hoạt, đầu số thử nghiệm, kết quả gọi vào và gọi ra, khả năng nhận nhiều cuộc gọi đồng thời, chất lượng âm thanh, trạng thái đồng bộ và phương án xử lý khi mất luồng. Cũng nên lưu bản sao cấu hình trước và sau triển khai để có thể khôi phục khi cần. Đối với hệ thống quan trọng, doanh nghiệp nên thống nhất quy trình liên hệ giữa bộ phận IT, đơn vị tổng đài và nhà mạng để rút ngắn thời gian xử lý sự cố.

Lưu ý khi lập cấu hình và báo giá dự án

Khi đưa KX-NS5290 vào báo giá, không nên chỉ ghi tên card. Cần tách rõ phần phần cứng, công lắp đặt, cấu hình tổng đài, phối hợp nhà mạng, dây cáp, kiểm thử và thời gian bảo hành dịch vụ. Nếu dự án yêu cầu mở rộng từ 30 lên 60, 90 hoặc 120 kênh, báo giá phải thể hiện cấu hình khung KX-NS320 và số lượng tài nguyên tương ứng, đồng thời xác nhận giới hạn hệ thống theo bảng dung lượng chính thức của Panasonic.

Dòng KX-NS300 hiện được Panasonic đánh dấu đã ngừng sản xuất trên trang sản phẩm toàn cầu. Điều này đặc biệt quan trọng với dự án thay thế hoặc mở rộng: cần xác minh nguồn hàng, tình trạng linh kiện, hậu tố khu vực và chính sách bảo hành thực tế. Đối với hệ thống mới hoàn toàn, chủ đầu tư nên cân nhắc thêm phương án nền tảng hiện hành để bảo đảm khả năng hỗ trợ lâu dài.

Đối với hệ thống KX-NS300 đang hoạt động ổn định, KX-NS5290 vẫn có thể là phương án mở rộng phù hợp khi đúng cấu hình và có nguồn linh kiện đáng tin cậy.

Câu hỏi thường gặp về Panasonic KX-NS5290

KX-NS5290 có phải card trung kế analog không?

Không. Model này được nhận diện là card trung kế số PRI30/E1. Nếu doanh nghiệp cần mở rộng trung kế analog, phải chọn đúng loại card analog tương thích với tổng đài.

Một card có thể phục vụ 30 cuộc gọi đồng thời không?

PRI30/E1 được dùng cho cấu hình 30 kênh trên KX-NS300 theo bảng dung lượng chính thức. Số cuộc gọi đồng thời thực tế còn phụ thuộc dịch vụ nhà mạng, cấu hình tổng đài và số kênh được kích hoạt.

Có thể lắp KX-NS5290 mà không cần nhà mạng cấu hình không?

Không nên. Card cần kết nối với luồng số được bàn giao và cấu hình đồng bộ giữa tổng đài với nhà mạng. Chỉ lắp phần cứng mà thiếu thông số đường truyền sẽ không hoàn thành hệ thống.

KX-NS5290 có dùng cho mọi tổng đài Panasonic không?

Không. Cần kiểm tra đúng manual của tổng đài đích, phiên bản và khu vực. Dữ liệu sản phẩm này tập trung cho KX-NS300; không nên suy rộng sang mọi dòng Panasonic.

Cần chuẩn bị gì khi thay card cũ?

Nên sao lưu cấu hình tổng đài, ghi nhận vị trí card, thông số luồng, trạng thái đồng bộ và kết quả đo kiểm trước khi thay. Sau thay thế phải kiểm tra lại toàn bộ cuộc gọi vào, gọi ra và tải đồng thời.

Kết luận

Panasonic KX-NS5290 là card trung kế số PRI30/E1 phục vụ nhu cầu kết nối luồng thoại dung lượng lớn cho hệ thống tổng đài phù hợp, trong đó KX-NS300 là nền tảng được xác nhận trong dữ liệu và hệ thống tài liệu chính thức. Điểm quan trọng nhất khi lựa chọn không chỉ là đúng mã card mà còn là đúng phiên bản tổng đài, đúng cấu hình khe cắm, đúng thông số nhà mạng và đúng kế hoạch dung lượng. Một hồ sơ triển khai đầy đủ sẽ giúp hệ thống hoạt động ổn định, dễ nghiệm thu và thuận tiện bảo trì về sau.
