Card kết nối khung phụ KX-NS5130

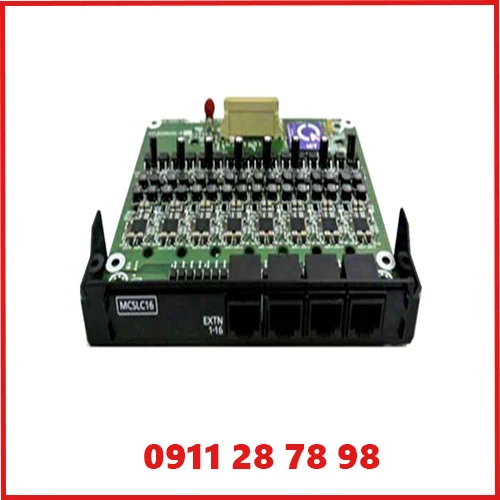

Card kết nối khung phụ Panasonic KX-NS5130 là gì?

Panasonic KX-NS5130 là card mở rộng chính, tên kỹ thuật trong tài liệu hãng là Expansion Master Card hoặc EXP-M. Card được lắp trong khung chính của hệ thống tổng đài Panasonic KX-NS300 hoặc KX-NS500 để tạo đường kết nối đến các khung mở rộng tương ứng. Khi dùng với KX-NS300, card kết nối đến khung phụ KX-NS320; khi dùng với KX-NS500, card kết nối đến khung phụ KX-NS520.

Vai trò của KX-NS5130 không phải là cung cấp trực tiếp cổng máy lẻ hay trung kế, mà là làm cầu nối phần cứng giữa khung chính và tối đa ba khung phụ, giúp hệ thống có thêm vị trí lắp các card dịch vụ phù hợp.

Thiết bị phù hợp cho doanh nghiệp đang sử dụng tổng đài dòng KX-NS nhưng số khe card trên khung chính không còn đáp ứng nhu cầu mở rộng. Thay vì thay toàn bộ hệ thống, kỹ thuật viên có thể bổ sung card EXP-M KX-NS5130 vào khe chuyên dụng trên khung chính, sau đó kết nối các khung phụ bằng cáp xoắn đôi Category 5. Cách mở rộng này giữ nguyên kiến trúc quản lý tập trung của tổng đài và cho phép khung chính điều khiển các khung phụ đã được kết nối.

Chức năng chính của KX-NS5130 trong hệ thống tổng đài

Chức năng cốt lõi của KX-NS5130 là tạo ba cổng kết nối khung mở rộng. Tài liệu lắp đặt của Panasonic mô tả đây là card xếp chồng được lắp trong KX-NS300 hoặc KX-NS500 và cho phép kết nối tối đa ba expansion unit. Mỗi cổng trên card được dùng để nối trực tiếp đến card EXP-S tích hợp trong khung phụ. Nhờ đó, hệ thống có thể mở rộng theo từng giai đoạn, phù hợp với dự án cần tăng số lượng máy lẻ, trung kế hoặc các giao tiếp phụ trợ nhưng chưa cần thay đổi nền tảng tổng đài.

KX-NS5130 chỉ là một thành phần trong cấu hình mở rộng. Khả năng tăng thêm bao nhiêu máy lẻ, trung kế hoặc loại giao tiếp nào còn phụ thuộc vào model khung phụ, các card dịch vụ được lắp trên khung phụ, giới hạn dung lượng của tổng đài, giấy phép phần mềm và phiên bản hệ thống. Vì vậy, khi lập báo giá, không nên diễn giải KX-NS5130 như một card tự tạo thêm một số lượng cổng thoại cố định. Card cung cấp hạ tầng liên kết khung; dung lượng thực tế phải được tính từ toàn bộ cấu hình.

Khi dùng với Panasonic KX-NS300

Trong cấu hình KX-NS300, KX-NS5130 được lắp vào khe EXP-M của khung chính. Card có thể kết nối tối đa ba khung mở rộng KX-NS320. Mỗi KX-NS320 hoạt động như một expansion unit và được KX-NS300 điều khiển. Đường nối thực hiện trực tiếp giữa cổng EXP-M trên KX-NS5130 và cổng EXP-S của KX-NS320 bằng cáp Category 5 phù hợp, với chiều dài tối đa ba mét cho mỗi đường kết nối.

Khi dùng với Panasonic KX-NS500

Trong cấu hình KX-NS500, KX-NS5130 cũng được lắp vào khe EXP-M của khung chính. Tối đa ba khung phụ KX-NS520 có thể được nối vào ba cổng của card. Đèn trạng thái trên KX-NS520 được dùng để theo dõi trạng thái liên kết giữa EXP-M trong KX-NS500 và EXP-S trong KX-NS520. Khi triển khai, kỹ thuật viên cần kiểm tra đúng cổng, đúng loại cáp, thứ tự khung phụ và trạng thái kết nối trước khi cấu hình dịch vụ.

Khả năng kết nối và giới hạn cáp

KX-NS5130 sử dụng đầu nối RJ45 và cáp xoắn đôi Category 5 để truyền dữ liệu, tín hiệu đồng hồ tham chiếu và tín hiệu đồng bộ hệ thống giữa khung chính với khung phụ. Đây là kết nối nội bộ chuyên dụng của hệ thống tổng đài, không phải cổng mạng Ethernet dùng để cắm vào switch LAN. Việc dùng chung hình thức đầu RJ45 không có nghĩa card có thể nối qua hạ tầng mạng thông thường, bộ chuyển mạch hay đường cáp dài tùy ý.

Chiều dài cáp tối đa được Panasonic quy định là ba mét. Giới hạn này cần được giữ nguyên trong thiết kế tủ rack và bố trí thiết bị. Khung chính và khung phụ nên đặt gần nhau, trong cùng khu vực kỹ thuật, tránh kéo cáp qua nhiều tủ hoặc đi chung với nguồn điện công suất lớn. Khi lập sơ đồ rack, nên chừa vị trí cho tối đa ba khung phụ, bán kính uốn cáp hợp lý và không gian thao tác để kỹ thuật viên có thể tháo lắp card mà không gây lực lên bo mạch.

Phụ kiện kèm theo và vật tư cần chuẩn bị

Theo tài liệu lắp đặt, phụ kiện đi kèm card gồm ba vít và một nắp khe. Đầu nối RJ45 và cáp xoắn đôi không nằm trong nhóm phụ kiện của card, vì vậy đơn vị thi công phải chuẩn bị đúng vật tư trước khi lắp đặt. Lõi ferrite dùng tại đầu kết nối được cung cấp cùng khung mở rộng tương ứng; tài liệu yêu cầu gắn lõi ferrite khi kết nối đầu RJ45. Việc thiếu cáp đúng chuẩn, đầu nối đúng cách hoặc lõi ferrite có thể làm quá trình nghiệm thu bị gián đoạn dù card đã được lắp đúng khe.

Trong báo giá dự án, nên tách rõ card KX-NS5130, khung phụ KX-NS320 hoặc KX-NS520, các card dịch vụ lắp trong khung phụ, cáp kết nối ngắn, đầu RJ45, công lắp đặt và cấu hình. Cách tách này giúp khách hàng hiểu KX-NS5130 không bao gồm toàn bộ bộ mở rộng và tránh nhầm rằng chỉ cần mua card là có thể tăng ngay số lượng máy nhánh.

Yêu cầu an toàn khi lắp đặt

Panasonic yêu cầu tắt công tắc nguồn khi lắp hoặc tháo KX-NS5130. Đây là card gắn trực tiếp vào bo mạch và khe mở rộng của tổng đài, vì vậy thao tác khi hệ thống đang cấp điện có thể gây hư hỏng thiết bị hoặc làm gián đoạn hoạt động. Trước khi thi công, kỹ thuật viên cần sao lưu cấu hình, xác nhận thời gian dừng hệ thống, kiểm tra nguồn dự phòng và thông báo cho người sử dụng về khoảng thời gian mất liên lạc dự kiến.

Khi cắm card, không được tạo áp lực lên các linh kiện khác trên bo mạch. Sau khi cố định card bằng vít, cần nối cáp đến từng khung phụ, gắn lõi ferrite theo hướng dẫn, kiểm tra đầu cáp và chỉ cấp nguồn khi toàn bộ kết nối đã hoàn tất. Nếu hệ thống đang có khung phụ hoạt động, quy trình mở rộng phải tuân theo hướng dẫn stacking của đúng model tổng đài và phiên bản tài liệu. Không nên tự ý rút cáp EXP trong lúc tổng đài đang vận hành.

Checklist cấu hình cho kỹ thuật viên và bộ phận báo giá

• Xác nhận khung chính là KX-NS300 hoặc KX-NS500 và có khe EXP-M phù hợp.
• Xác định loại khung phụ đúng cặp: KX-NS320 cho KX-NS300 hoặc KX-NS520 cho KX-NS500.
• Tính số khung phụ cần dùng, tối đa ba khung trên một card KX-NS5130.
• Kiểm tra tổng số card dịch vụ dự kiến lắp và giới hạn dung lượng của toàn hệ thống.
• Chuẩn bị cáp xoắn đôi Category 5, đầu RJ45 và bảo đảm mỗi tuyến không dài quá ba mét.
• Kiểm tra lõi ferrite đi kèm khung phụ và vị trí gắn theo hướng dẫn lắp đặt.
• Lập kế hoạch tắt nguồn, sao lưu cấu hình và thời gian bảo trì.
• Sau khi lắp, kiểm tra trạng thái liên kết EXP-M với EXP-S trước khi cấu hình các card con.

Khi nào nên lựa chọn KX-NS5130?

KX-NS5130 phù hợp khi hệ thống Panasonic KX-NS300 hoặc KX-NS500 cần mở rộng phần cứng vượt quá số khe sẵn có trên khung chính. Đây là lựa chọn đúng khi doanh nghiệp muốn bổ sung khung phụ để lắp thêm card máy lẻ, card trung kế hoặc card giao tiếp khác được hệ thống hỗ trợ. Card cũng hữu ích trong các dự án triển khai theo giai đoạn, vì có thể chuẩn bị kiến trúc mở rộng trước và bổ sung khung phụ khi số lượng người dùng tăng.

Ngược lại, KX-NS5130 không giải quyết các nhu cầu chỉ liên quan đến bản quyền IP, nâng dung lượng hộp thư thoại hay kích hoạt tính năng phần mềm. Các hạng mục đó cần giấy phép hoặc tài nguyên khác. Trước khi đặt hàng, nên kiểm tra chính xác model tổng đài, model khung phụ, phiên bản phần mềm, card đang có và sơ đồ khe. Việc đối chiếu này giúp tránh mua nhầm card EXP-M với các card mở rộng khác có tên gần giống.

Lưu ý khi đặt mua và nghiệm thu

Model cần đối chiếu trên nhãn là KX-NS5130. Bộ phận mua hàng nên yêu cầu đơn vị cung cấp ghi rõ model, tình trạng sản phẩm, phụ kiện đi kèm và chính sách bảo hành. Vì đây là linh kiện hệ thống, hình thức bên ngoài không đủ để xác nhận khả năng tương thích; cần kiểm tra cả mã sản phẩm và hệ tổng đài sử dụng. Khi nhận hàng, nên kiểm tra card, mặt cổng, vít, nắp khe, tem model và tình trạng chân tiếp xúc trước khi đưa vào lắp đặt.

Trong biên bản nghiệm thu, nên ghi rõ card đã được lắp tại khe EXP-M, số khung phụ được kết nối, model từng khung phụ, chiều dài cáp, trạng thái đèn liên kết và kết quả nhận diện trên giao diện quản trị. Nếu dự án chưa lắp đủ ba khung phụ, các cổng còn lại cần được ghi nhận là dự phòng, không nên xem là lỗi thiếu kết nối. Dung lượng cuối cùng phải nghiệm thu theo số card dịch vụ thực tế và cấu hình được hệ thống nhận diện.

Câu hỏi thường gặp về Panasonic KX-NS5130

KX-NS5130 có bao nhiêu cổng kết nối khung phụ?

Card có ba cổng, cho phép kết nối tối đa ba khung mở rộng tương thích.

KX-NS5130 dùng với khung phụ nào?

Với KX-NS300, card kết nối khung phụ KX-NS320. Với KX-NS500, card kết nối khung phụ KX-NS520.

Có thể kéo cáp kết nối dài hơn ba mét không?

Không nên. Tài liệu lắp đặt quy định cáp xoắn đôi dùng cho kết nối này có chiều dài tối đa ba mét.

Cổng RJ45 trên card có thể cắm vào switch mạng không?

Không. Đây là cổng liên kết EXP-M đến EXP-S của khung phụ, không phải cổng Ethernet LAN thông thường.

Có cần tắt nguồn khi lắp card không?

Có. Panasonic yêu cầu tắt công tắc nguồn khi lắp hoặc tháo card để bảo vệ thiết bị và hệ thống.
