HƯỚNG DẪN CÀI ĐẶT BÀN ĐIỀU KHIỂN SPEED DOME IP KX-100NK

Trường Thịnh Telecom chia sẽ hướng dẫn cài đặt bàn điều khiển KX-100NK dùng để điều khiển các dòng camera Speed Dome (PTZ) KBVISION chi tiết bên dưới.

Thông tin chung về sản phẩm bàn điều khiển KX-100NK

– Thiết bị điều khiển chuyên dụng cho camera Speed dome IP của KBVISION
– Điều khiển được tất cả các dòng camera Speed dome, đầu ghi hình DVR, NVR…
– Chuẩn kết nối: RS485, RS232, RS422, USB, và RJ45.
– Chức vụ cài đặt trước, tự động quay quét, Auto Pan, Tour, Pattern…
– Chuẩn điều khiển:
+ DVR: DH2
+ Speeddome: DH-SD/Pelco-D/Pelco-P/…

Tìm địa chỉ IP để cài đặt cho bàn điều khiển IP KX-100NK

• Sau khi hoàn thành lắp đặt phần cứng (Bàn phím được cấp nguồn và kết nối với hệ
  thống mạng Internet)
• Bạn cần có 1 máy tính để kết nối với cùng hệ thống mạng đó để
  thực hiện các bước sau:

Bước 1: Tìm địa chỉ IP của Camera Speed dome:
– Để biết địa chỉ IP của camera, IP của bàn điều khiển, IP của đầu ghi (nếu điều khiển

camera Speed dome HDCVI) trong hệ thống mạng, bạn cần dùng phần mềm Config Tool
mới nhất.
– Sau khi tải về, bạn mở phần mềm và search địa chỉ IP của các thiết bị

(Lưu ý: nếu thiết bị trong hệ thống mạng của bạn bị trùng IP thì các thiết bị đó sẽ lúc
nhận lúc không do xung đột IP, bạn cần phải đổi lại địa chỉ IP của thiết bị để không bị
trùng nhau.

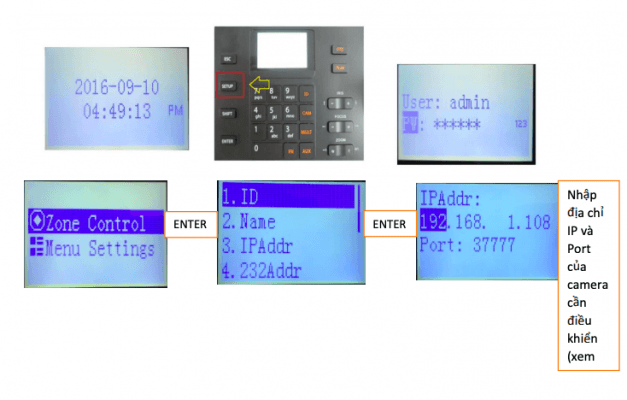

Bước 2: Đăng nhập vào bàn điều khiển
Ở giao diện chính bạn bấm Setup hoặc Enter để đến giao diện đăng nhập: Tên đăng
nhập và mật khẩu mặc định là admin và 888888.

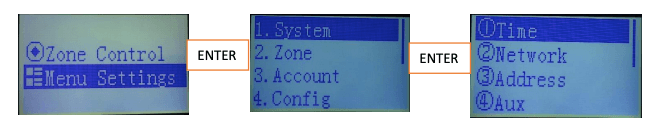

Tiếp theo bạn ấn ESC để quay lại Menu ngoài:
+ Cài đặt thời gian hiển thị trên bàn điều khiển:
+ Cài đặt mạng cho bàn điều khiển:

Nhập đầy đủ thông số mạng cho Bàn điều khiển.
+ Thêm camera/Đầu ghi cần điều khiển:
Nhập đầy đủ các thông số cho camera cần điều khiển:
ID: Số định danh cho mỗi camera hoặc đầu ghi.Name: đặt tên cho thiết bị
Type: Loại giao thức điều khiển (SD/NVR/DVR…)
Link: để mặc định là NET, nếu dùng RS485 thì đổi.
IP Addr: Địa chỉ IP của thiết bị.
Port: Port của thiết bị.
Step: tốc độ điều khiển (mặc định 8)
Rule: Để mặc định
User và PW: Nhập User name và mật khẩu thiết bị.

Thông số kỹ thuật bàn điều khiển  Speed Dome IP KX-100NK

• Bàn điều khiển Camera IP SpeedDome.
• Hỗ trợ chức năng điều khiển PTZ 3 chiều (quay trái, phải, Zoom in, Zoom out).
• Cài đặt điểm, tự động quét, Plan, Tour và Pattern.
• Chức năng khác: Màn hình hiển thị và hướng dẫn các bước.

Chúc các bạn thực hiện cài đặt bàn điều khiển Speed Dome Ip Kx-100Nk thành công, mọi thắc mắc xin liên hệ :
